1、行程控制 一般數控滑臺的行程則采用數字控制來實現。由數控滑臺的結構可知，滑臺的行程正比于步進電機的總轉角，因此只要控制步進電機的總轉角即可。 由步進電機的工作原理和特性可知步進電機的總轉角正比于所輸入的控制脈沖個數;因此可以根據伺服機構的位移量確定PLC輸出的脈沖個數：n= DL/d 式中 DL——機構的位移量(mm) d ——機構的脈沖當量(mm/脈沖)
CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。 2、進給速度控制 機構的進給速度取決于步進電機的轉速，而步進電機的轉速取決于輸入的脈沖頻率;因此可以根據該工序要求的進給速度,確定其PLC輸出的脈沖頻率: f=Vf/60d (Hz)式中 Vf——機構的進給速度(mm/min)。
CS20-1是我公司****研發的智能步進/伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器。可開發專機控制器。控制預留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制，另，本公司****研發出一種控制方式，即在第一軸的電機運動過程中，可按照條件啟動第二軸電機，在不影響第一軸電機運行的情況下，啟動第二軸電機，按照系統的升降速運行到指定速度，以及指定距離，保證不會丟步，此控制方式好多場合非常需要，但市面上無此種控制，如果有需要可以與本公司聯系。 3、進給方向控制 進給方向控制即步進電機的轉向控制。步進電機的轉向可以通過改變步進電機各繞組的通電順序來改變其轉向;如三相步進電機通電順序為A-AB-B-BC-C-CA-A…時步進電機正轉;當繞組按A-AC-C-CB-B-BA-A…順序通電時步進電機反轉。因此可以通過PLC輸出的方向控制信號改變硬件環行分配器的輸出順序來實現，或經編程改變輸出脈沖的順序來改變步進電機繞組的通電順序實現。

時代超群供應的混合式三相步進電機57HCY55AL3-TF0三相混合式步進電機

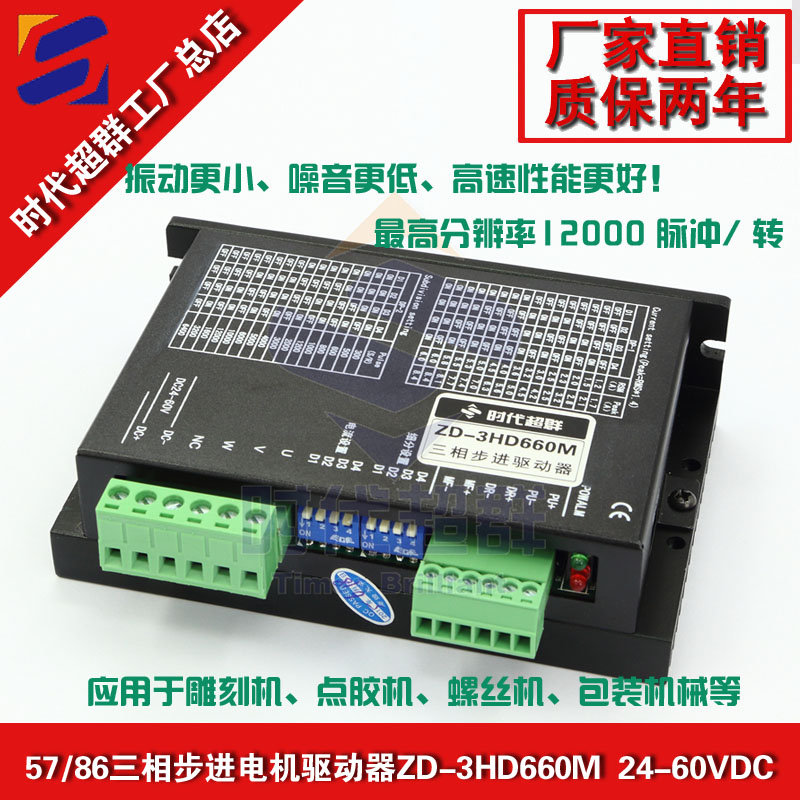

步距角1.2°，扭矩0.9N.m，電流5.6A，機身高55MM，軸徑Φ6MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。搭配使用的三相混合式步進驅動器ZD-3HD660M是我公司將先進的DSP控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為
DC24-60V，適配電流在 6.0A 以下、外徑 42-86mm
的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達12000
脈沖/轉。
聯系方式：QQ:467102884
電話：13811070445（劉女士）
