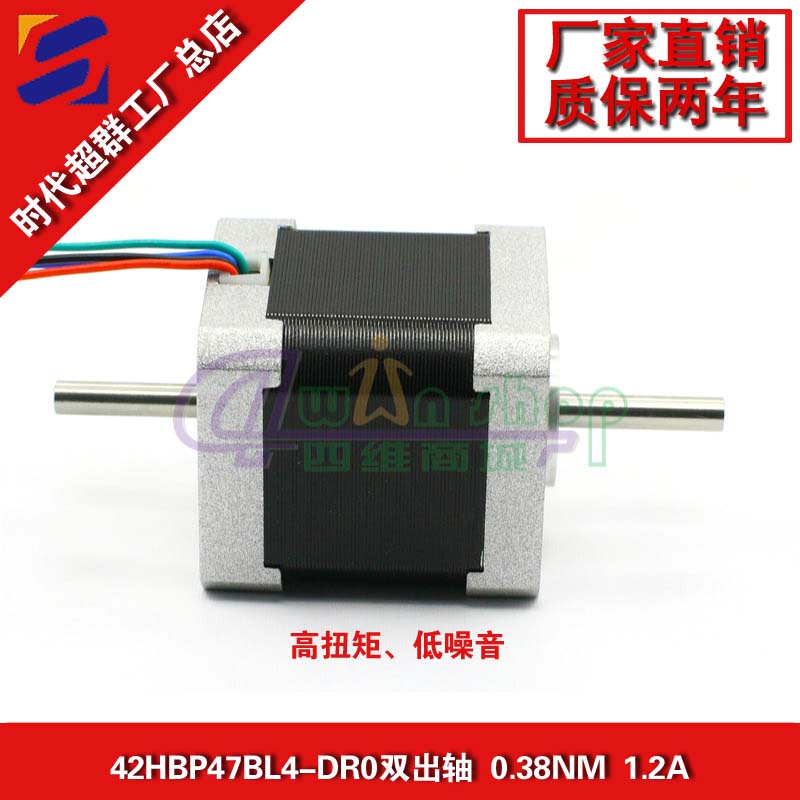

42HBP47BL4-DF0兩相混合式步進電機
步距角1.8°

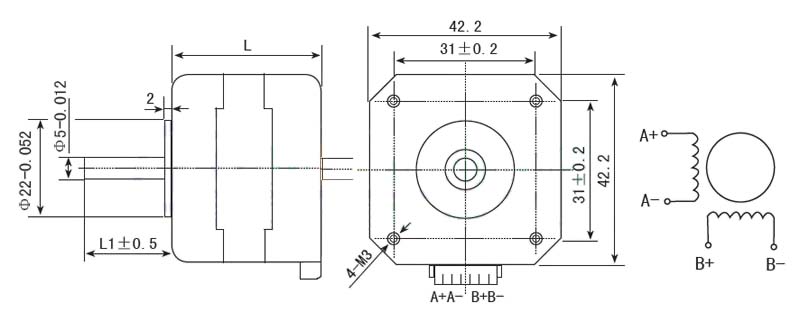

扭矩0.38N.m，電流1.2A，機身高47MM，軸徑Φ5/Φ5，D軸/圓軸，出軸長27mm/22mm，出廠前所有產品均通過72小時不間斷通電老化測試廣泛適用范圍于激光、醫療、紡織、安防等行業。
紅=A+
藍=A-
綠=B+
黑=B-
適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC
32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
配套控制器CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速 控制器面板也可以隨時微調速度 下面以CS10-2為例給大家介紹一下此款控制器接線的主意事項
首先注意：匯接版接電源的+
-方向一定不能反，因?yàn)橐坏┙臃矗呐轮皇撬查g的，控制器都會被燒壞 其次要注意，控制器匯接版鏈接顯示器的排線，紅線已定要在排線的最左側，不要隨意查吧排線與控制器的接口處 另外，控制器的OPTO為控制器的公共端，接驅動器的方向正和脈沖正，CP接驅動器的脈沖負，DR接驅動器的方向- 再次，關于控制器限位的使用，COM-與限位IN1，IN2配合使用。
聯系方式：QQ:467102884
電話：13811070445（劉女士）
