常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

直線電機可以認為是旋轉電機在結構方面的一種變形，它可以看作是一臺旋轉電機沿其徑向剖開，然后拉平演變而成。近年來，隨著自動控制技術和微型計算機的高速發展，對各類自動控制系統的定位精度提出了更高的要求，在這種情況下，傳統的旋轉電機再加上一套變換機構組成的直線運動驅動裝置，已經遠不能滿足現代控制系統的要求，為此，近年來世界許多國家都在研究、發展和應用直線電機，使得直線電機技術發展速度加快，應用領域越來越廣。

上圖是客戶定制的一套控制箱，用于控制一臺42的直線電機做往復運動。選用的單軸控制器DY-IS，驅動器選用的事16細分驅動器。

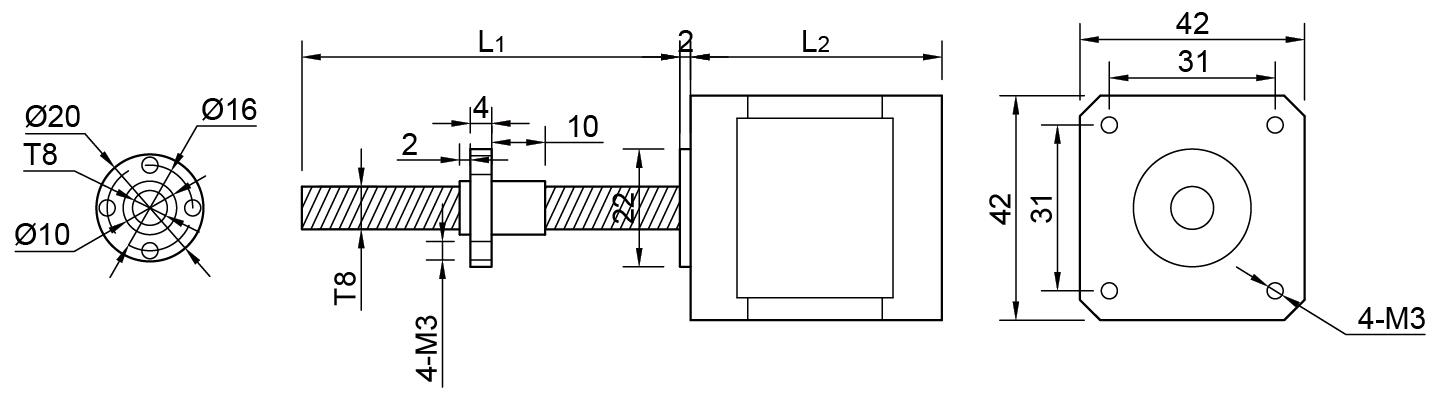

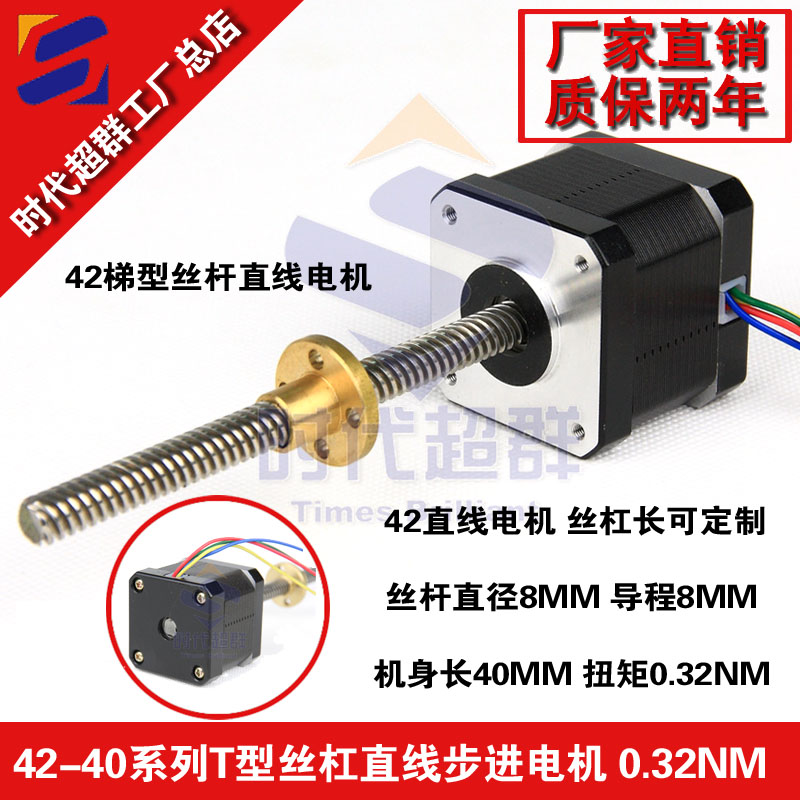

42B40AT0808D-10為T型絲桿直線電機，電機扭矩0.32NM，機身長40MM 電流1.5A，推力大致為170N，絲杠每增加50mm加10元，每增加100mm加20元

配套驅動器ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。

時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。

成功應用于以下產品：

數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。

裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。

位移臺、一維控制平臺、二維控制平臺。

螺紋機控制系統、鎖螺絲機控制系統。

噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
