有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。 那么如何讓步進電機來實現運轉呢。首先選用時代超群步進系統為例

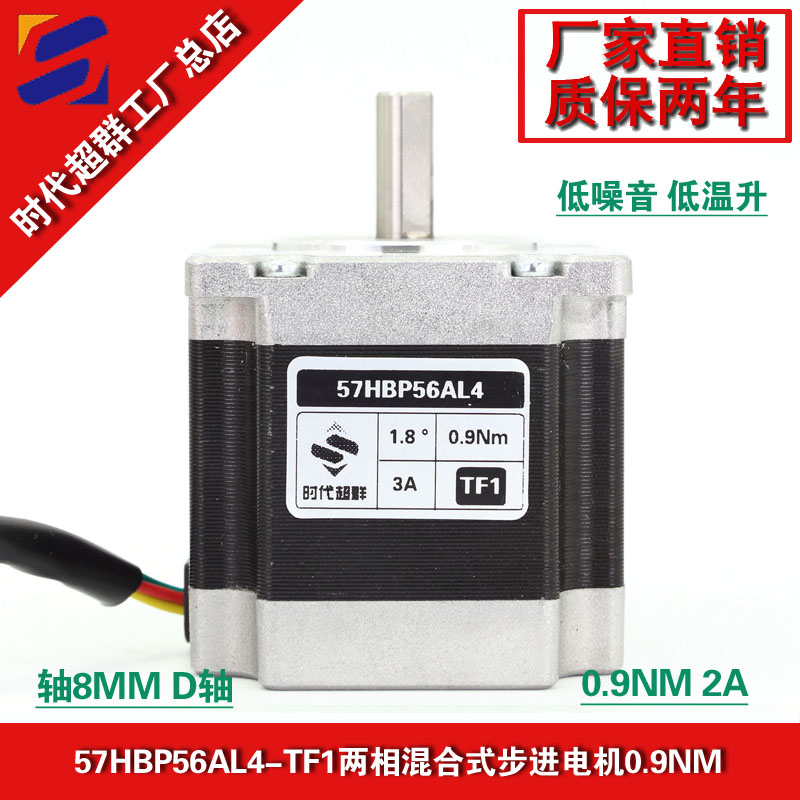

57HBP56AL4-TF1兩相混合式步進電機 步距角1.8°
扭矩0.9N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4
可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S
減小為60%;可驅動4，6，8
線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15
檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程****
99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP
脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
可以配100W-
24V開關電源，給ZM-6405E驅動器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸:
159*97*38mm (L*W*H)
按照上圖接好線
電機接驅動：紅綠一相 黃藍一相 分別接到驅動器的A B相 正負不分 驅動接控制：控制器的5V信號公共端接驅動器脈沖+和方向+ 控制器的方向接驅動器的方向-
控制器的脈沖接驅動器的脈沖- 控制器的電源接所需電源（DY-IS為220V供電。有的控制器為24V供電）
開關電源接驅動器：開關電源的L~N接220 開關電源的V+接驅動器正極 電源的COM接驅動器的負極 按照上圖接好線之后把驅動器調到16細分（調節薄碼開關） 控制器編程為200*16=3200個脈沖轉一圈編程好，就可以對電機進行具體控制。
