垂直負載50K導軌滑臺配2.4NM剎車電機及電位器調速控制器(LP)
2017年6月19日


經常會有客戶問需要導軌滑臺帶動物體運行怎么選擇電機,今天給大家介紹一下,首先選擇電機要確定導軌滑臺的負載和導軌實際移動的速度。然后要了解,步進電機轉速越高扭矩越小的特性,選擇合適的電機和配套的驅動。再根據客戶具體先實現的運動軌跡,來選擇合適的控制器。

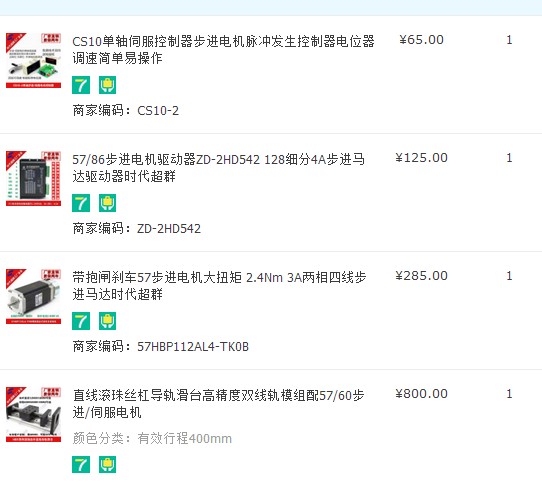

上圖組合中的導軌為80型材時代超群HBX系列雙線型滑臺導軌滑塊為50mm*80mm,水平****載重100KG,垂直載重50KG,定位精度0.03MM,可以做到有效行程2米以內。規格:1204、1605、1610

1605是指滾珠絲杠直徑16,05是指螺距,螺距就是電機360度(也就是一圈)走的毫米



57HBP112AL4-TK0B兩相混合式步進電機 步距角1.8°,扭矩2.4N.m,電流3A,機身高112MM,軸徑Φ8MM,D軸,出軸長22mm,可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。

步進電機使用剎車的條件。

1.使用環境不穩定

2.經常的突然斷電,可使電機,斷電后,立即停止工作。效率高,避免的損失。


ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。

ZD-2HD542兩相步進電機驅動器低價格,高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A(均值3.0A);三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4,6,8 線兩相步進電機;光隔離差分信號輸入,脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便,八檔可選;4 位撥碼,共15 檔細分;具有過壓、短路等保護功能;雙極恒流PWM 驅動輸出。


配套控制器CS10-2可外接電位器并且轉接板自帶電位器 正限位 負限位 限位 實時顯示頻率 限位模式切換 送 自帶升降速 控制器面板也可以隨時微調速度

下面以CS10-2為例給大家介紹一下此款控制器接線的主意事項

首先注意:匯接版接電源的+ -方向一定不能反,因為一旦接反,哪怕只是瞬間的,控制器都會被燒壞

其次要注意,控制器匯接版鏈接顯示器的排線,紅線已定要在排線的最左側,不要隨意查吧排線與控制器的接口處

另外,控制器的OPTO為控制器的公共端,接驅動器的方向正和脈沖正,CP接驅動器的脈沖負,DR接驅動器的方向-

再次,關于控制器限位的使用,COM-與限位IN1,IN2配合使用。


聯系方式:QQ:467102884  電話:13811070445(劉女士)
