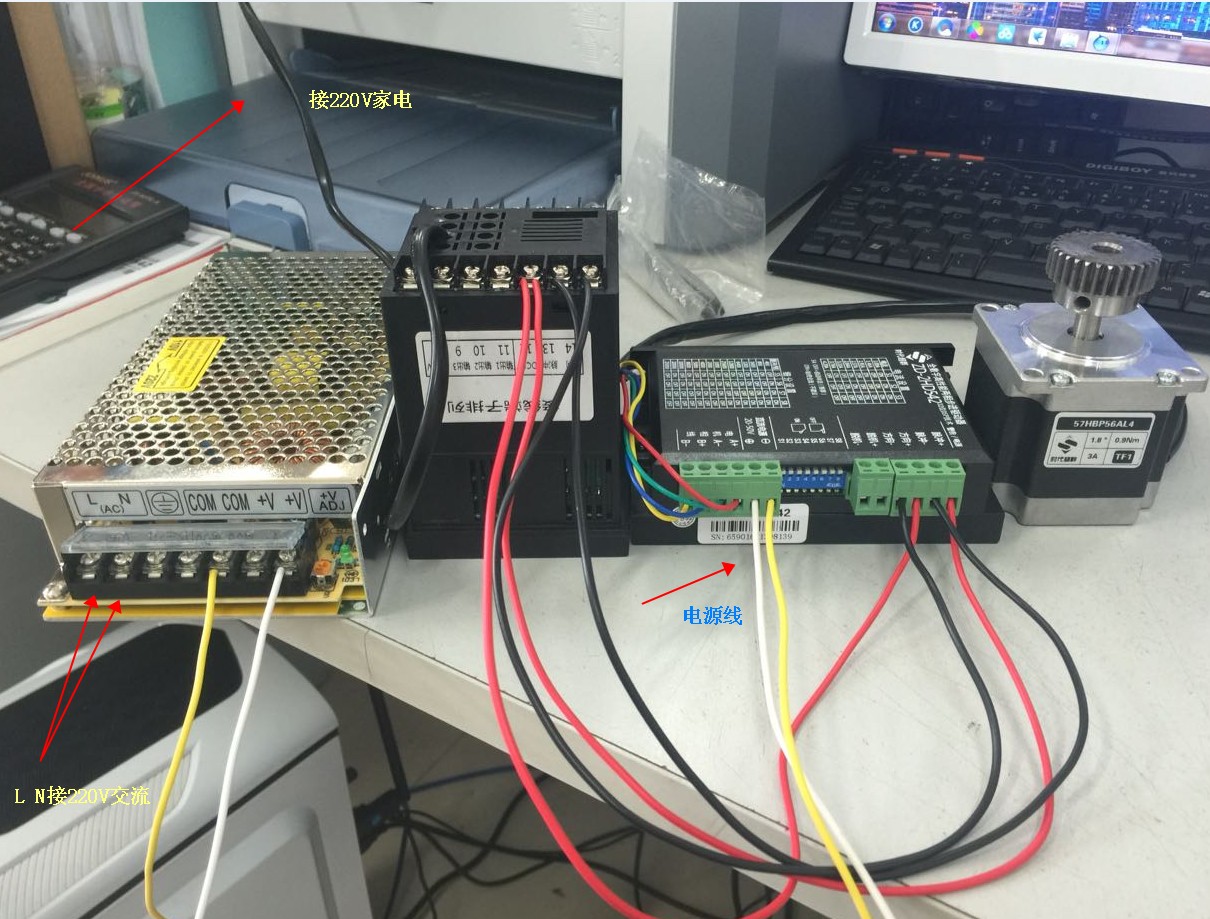

有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變為角位移或線位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。 上圖使用時代超群吃產品57HBP56AL4-TF1兩相混合式步進電機 步距角1.8° 扭矩0.9N.m，電流3A。ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）。時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。 步進系統化接線一些注意事項：
按照上圖接好線
電機接驅動：紅綠一相 黃藍一相 分別接到驅動器的A B相 正負不分 驅動接控制：控制器的5V信號公共端接驅動器脈沖+和方向+ 控制器的方向接驅動器的方向-
控制器的脈沖接驅動器的脈沖- 控制器的電源接所需電源（DY-IS為220V供電。有的控制器為24V供電） 今天著重介紹的是開關電源怎么用：開關電源接驅動器
開關電源的L~N接220 ，需要如圖這種插頭，一端可以接家電220V。另一端出線兩根接L\N 開關電源的V+接驅動器正極 開關電源的COM接驅動器的負極 小提示:V+COM出現兩根可以接一個小開關，來控制電源的通斷。
