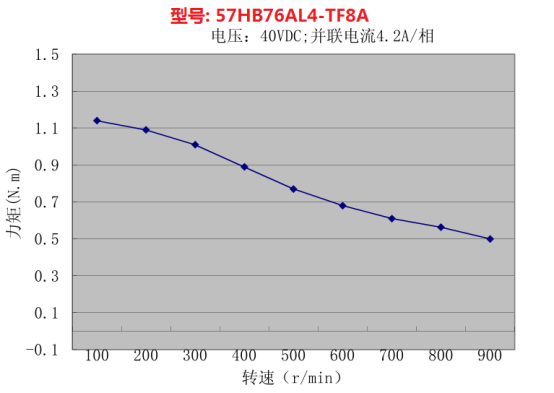

57HBP76AL4-TF8A步進電機


由此圖我們可以看出并聯繞組電機扭矩下降還是很緩慢的，現在市場通用產品也都是并聯，并聯位移缺點就是在低速時候輸出扭矩沒有串聯力大。但是高速性能很好，此曲線圖以直流40V 電流4.2A 實際測試,并聯的電機，電流大，高轉速，高速性能才好，缺點：吸收電流性強，發熱大。

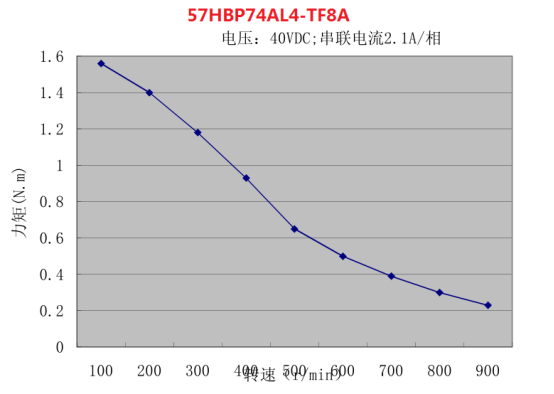

          57HBS76AL4-TF8A步進電機


由此圖我們可以看出串聯繞組電機扭矩在超過300轉，急速下降，串聯繞組電機使用條件默認在300轉內，效果比并聯要好很多，缺點就是不能跑高速，此曲線圖以直流40V 電流2.1A 實際測試，串聯電機，電流小，低發熱，就可以滿足電機發揮****的扭矩與性能。
注：串聯電機阻值/相  比 并聯電機阻值/相  可以有一倍差距，甚至更大。
