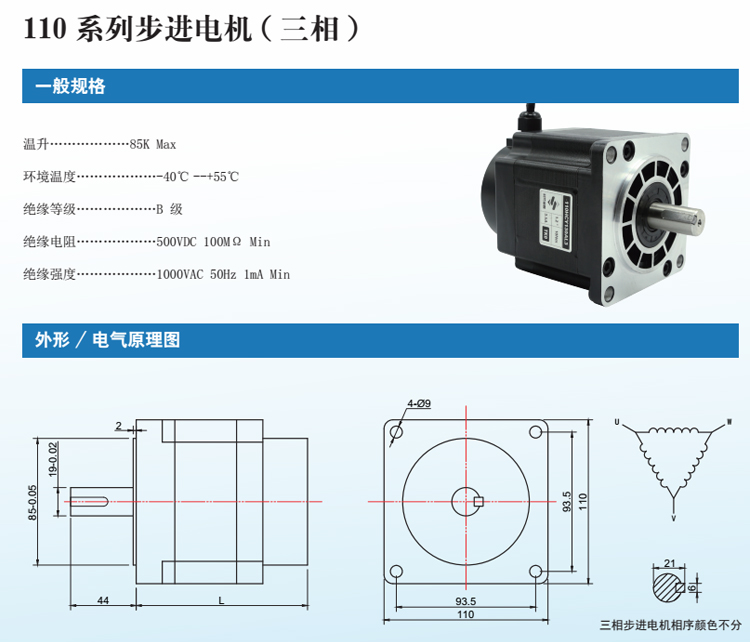

三相220V步進電機如何選配驅動器 舉例：時代超群110HCY167AL3S-TK0
電機參數： 輸入電壓：220VAC 輸入電流：5.8A 機身長度：167mm

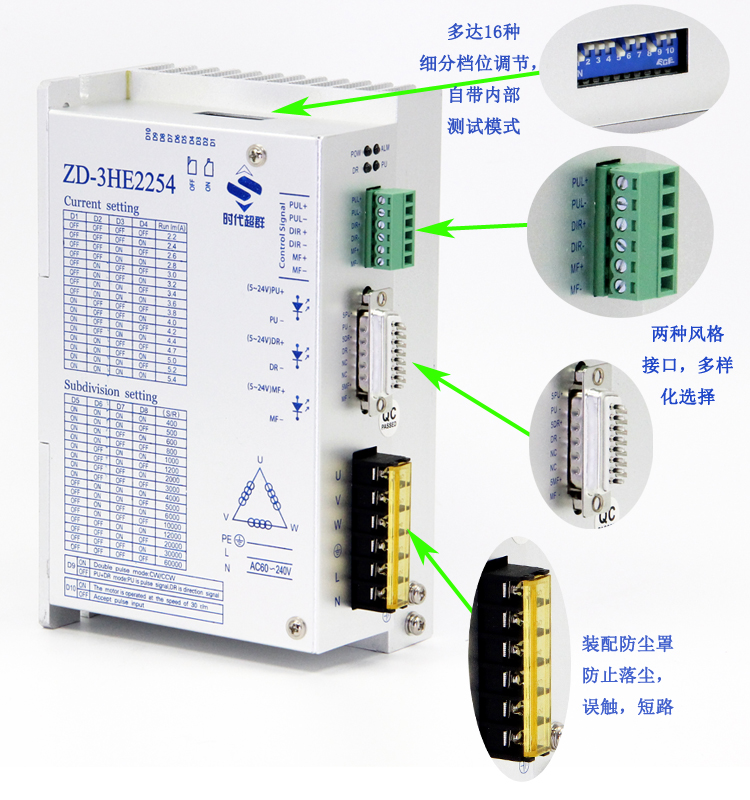

驅動器參數：
輸入電壓：220VAC 輸出電壓：220VAC 輸出電流：4.2-5.4A

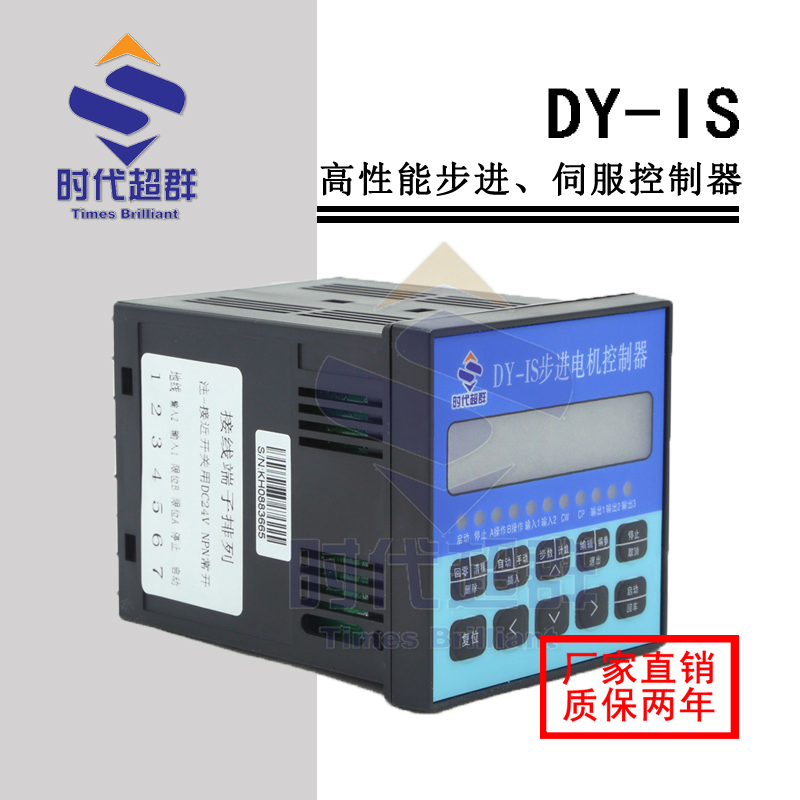

驅動器的輸出電壓和電流在電機的承受范圍內（上下不超過0.5-1A)，電機和驅動器是可以配套使用的，驅動器給電機的電流是可以調接的，一般設置成電機額定電流就可以 上下差0.5-1A關系不大，一般驅動器調節電流大于電機額定電流，電機會出現，溫度上升快，溫度高，長時間會影響電機的使用壽命。電流一次往下跳就可以。 使用控制器可以實現精準的角度位置控制器 推薦控制器： DY-IS(入門級）
操作簡單 220v供電
編程實例：（電機圖片查看操作步驟） 參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0; 運行要求：以 2.9KHZ 的速度運行 98765 步，再以 15KHZ 的速度反向運行 8765 步，停止。 參數清單：（進入參設定狀態修改）JF=02500，rS=H， CC=0000。 清序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ 01 G-LEN 00098765 ；電機正向運行 98765 步 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ 03 G-LEN － 0008765；電機反向運行 8765 步 04 END ；程序結束

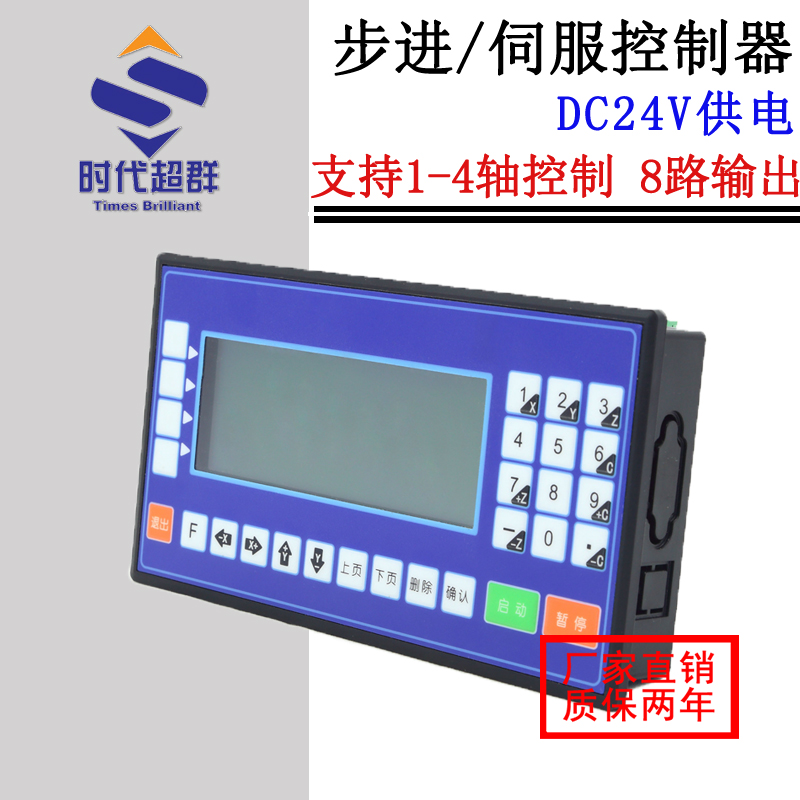

專業級推薦：（CM35D)
全中文界面，可設置電子齒輪，24v直流供電
控制系統主要由以下幾部分組成： 技術指標 最小數據單位：0.001mm ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1-4 軸（X,Y,Z,C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子:1-99999,分母：1-99999 系統主要功能：自動、手動、程序、參數、自檢、設置等
“主要功能 自動：自動運行、空運行、單步運行 手動：電機正反轉、回程序零、回機械零、輸出控制 程序：程序的編輯、讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等 外部手動：控制電機正反轉、啟動、暫停、報警、急停等 指令豐富：25 條控制指令 USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

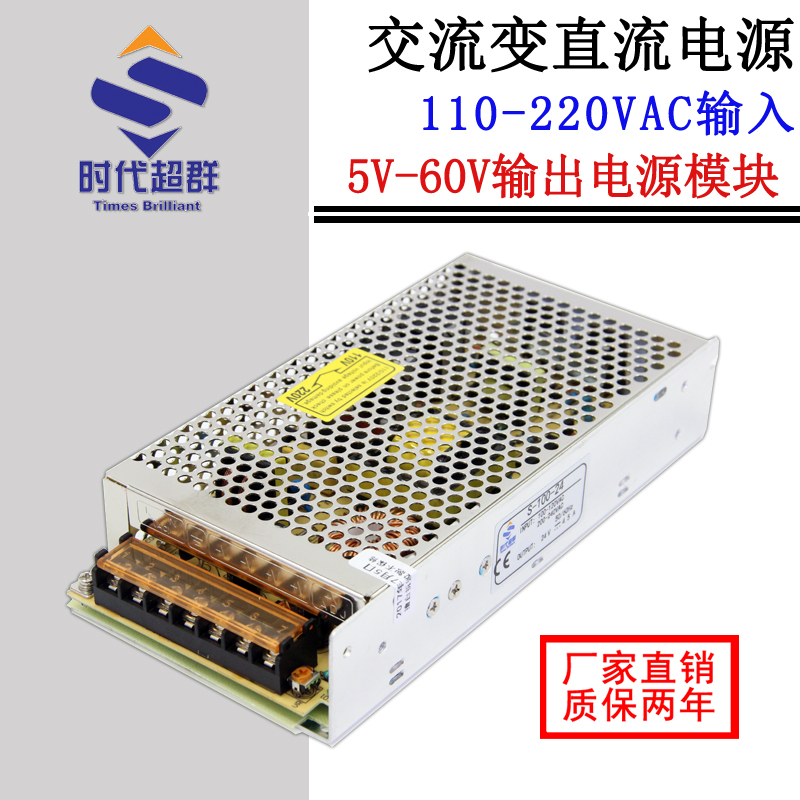

35D控制器為直流24v供電，需要配備24v直流電源 推薦電源
聯系方式：張經理 QQ ：787955870 手機：18010008016
