有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變為角位移或線位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。
調試視頻鏈接： 客戶要求：上電以后，電機即以300轉每分鐘的速度一直運轉，斷電即停止。 選擇的產品：
時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。上圖為57HBP76AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
可以配100W- 24V開關電源，給ZM-6405E驅動器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸: 159*97*38mm (L*W*H) 第一步：接線
電機接驅動：紅綠一相 黃藍一相 分別接到驅動器的A B相 正負不分 驅動接控制：控制器的5V信號公共端接驅動器脈沖+和方向+ 控制器的方向接驅動器的方向-
控制器的脈沖接驅動器的脈沖- 控制器的電源接所需電源（DY-IS為220V供電。有的控制器為24V供電）
開關電源接驅動器：開關電源的L~N接220 開關電源的V+接驅動器正極 電源的COM接驅動器的負極
第二步：編程 計算速度：300轉每分鐘(DY-IS是按每秒鐘計算的)

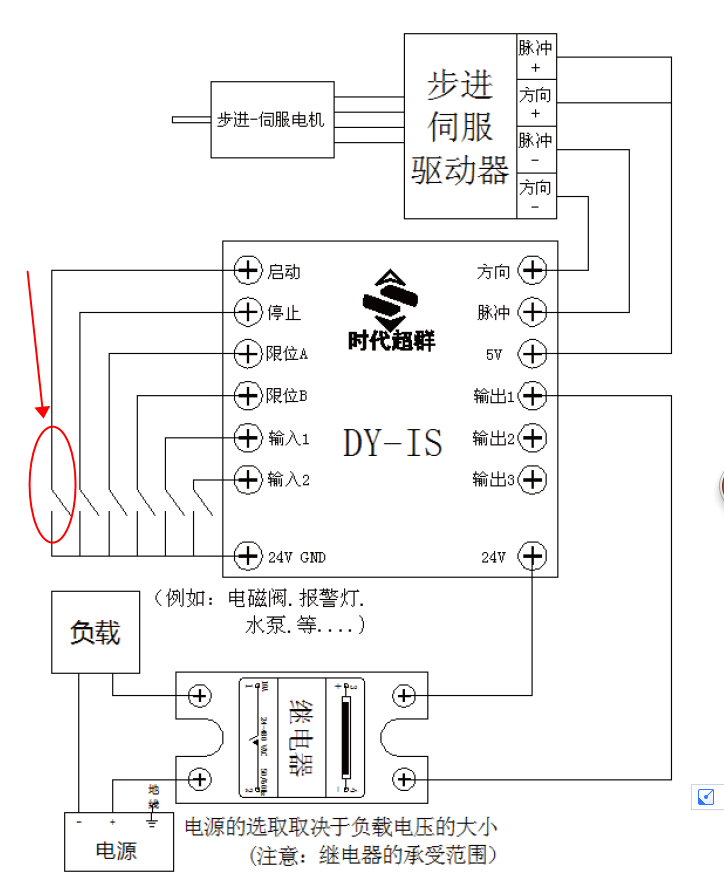

按照上圖接好線之后把驅動器調到16細分（調節薄碼開關） 控制器編程為200*16=3200個脈沖轉一圈編程好，如果一分鐘300轉，那么一分鐘發送的脈沖數為3200*300，那么一秒鐘發送的脈沖數為3200*300/60=16000 那么程序如下： 00 speed 輸入 16000 （一秒鐘速度） 01 G-LEN 輸入99999999 （位移，輸入****值） 02 JUMP 輸入 00（跳轉到00調程序） 03 END結束 視頻下載鏈接：http://pan.baidu.com/s/1gfCHUp1 密碼：or0m 第三步：上電即可就轉，不用按任何按鍵啟動

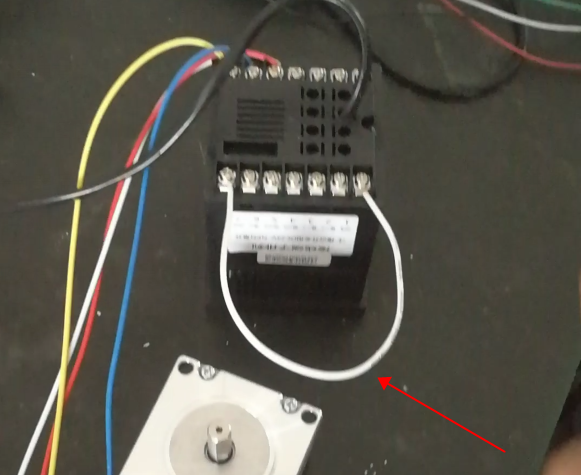

控制器啟動接口和COM-短接，如下圖（注意，編程時需要斷開此接口）
