ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分、32細分、六十四細分、一百二十八細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。 此款驅動器可搭配42以下兩相步進電機：
型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 | | 42HBS33BJ4-TR1 | 1.8 | 0.21 | 12 | 0.4 | 38 | 5 | 0.2 | | 42HBS33BJ4-TR2 | 1.8 | 0.21 | 12 | 0.4 | 42 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12 | 0.45 | 22 | 5 | 0.26 | | 42HBS40CJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.5 | 12 | 0.4 | 22 | 5 | 0.33 | | 42HBP39BL4-TR0 | 1.8 | 0.3 | 12 | 1.3 | 25 | 5 | 0.27 | | 42HBP47BL4-TR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-TF0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-DR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 27/22 | 5 | 0.37 | | 42HBP60BL4-TR0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HBP60BL4-DF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 20--10 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 24 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36 |
配套經濟型控制器CS10-1是我公司新款研發制作控制器， 支持步進電機或伺服電機角度定長 外部輸入口控制器，支持1路輸出控制其他設備的開關量信號 支持程序編輯手動控制 可以做電機的升降速 啟動速度功能 支持循環 定次數次數循環功能等 本控制器雖然小巧，但功能完善強大，可編程，其性能可比市場上的智能單軸控制器，比起其他簡易控制器，優越性更加明顯。 下面介紹本控制器的10 條指令功能。

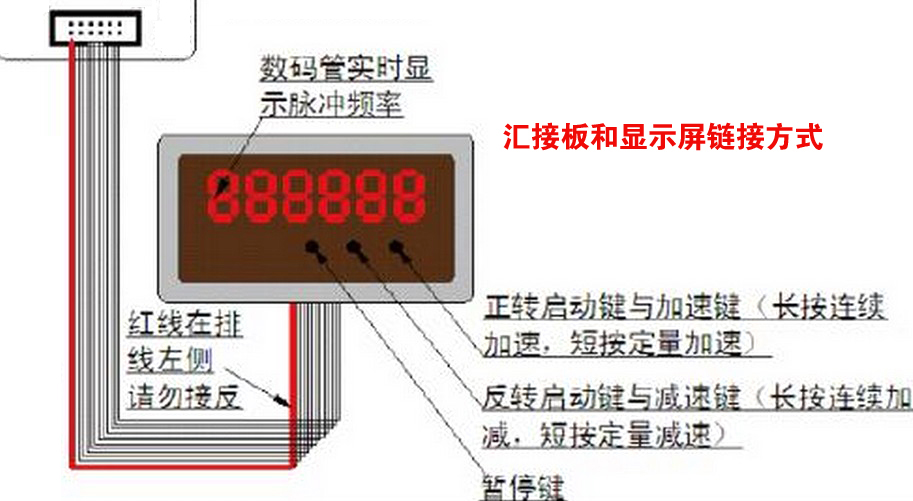

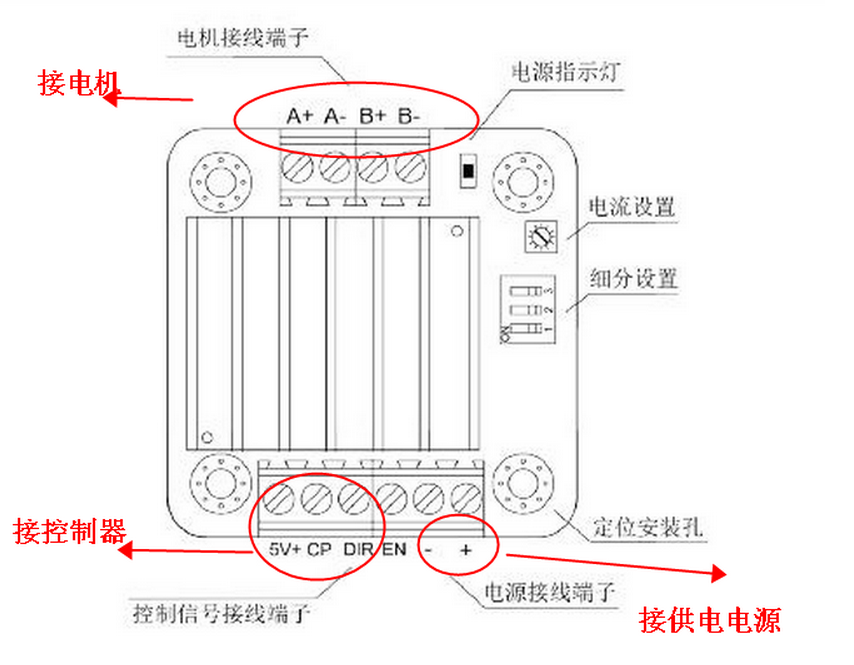

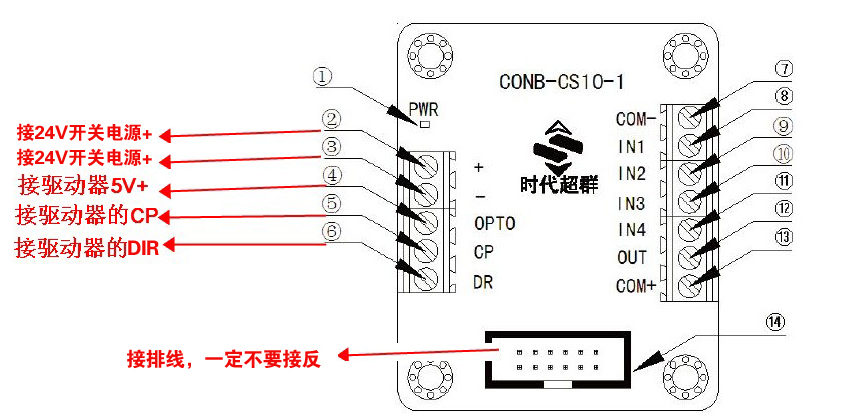

此款控制器和驅動器接線的時候注意事項如下
如何判斷步進電機四條線的定義？
先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手?jǐn)Q電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
