上圖測試產品為42HBS48AL4-TF0兩相步進電機，ZD-2HD318步進電機驅動器，步進電機測試板，S-60-24開關電源
型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(雙出軸)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
42HBS48AL4-TF0兩相混合式步進電機，機身高34MM，扭矩0.43N.m，電流0.41A，軸徑Φ5MM，圓軸，軸長24mm，可根據客戶要求定制，廣泛適用范圍于激光、醫療、紡織、安防等行業。配套驅動器ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。

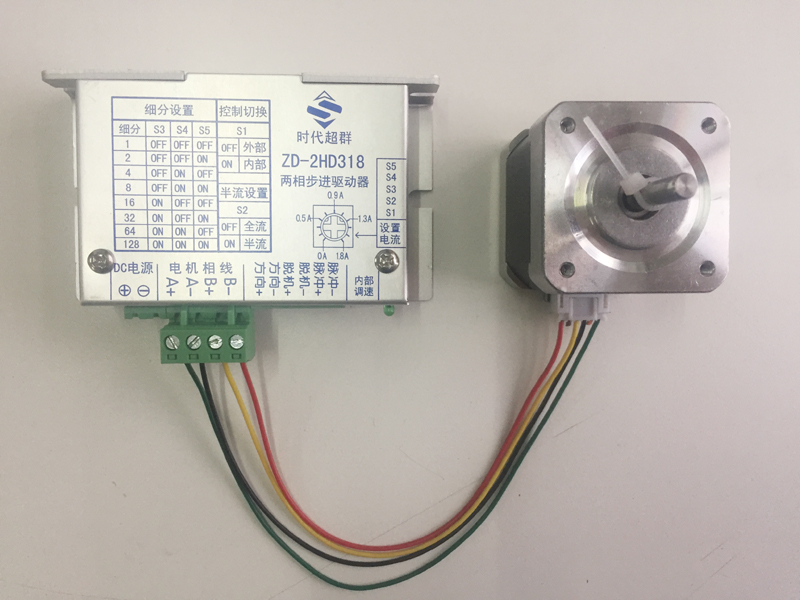

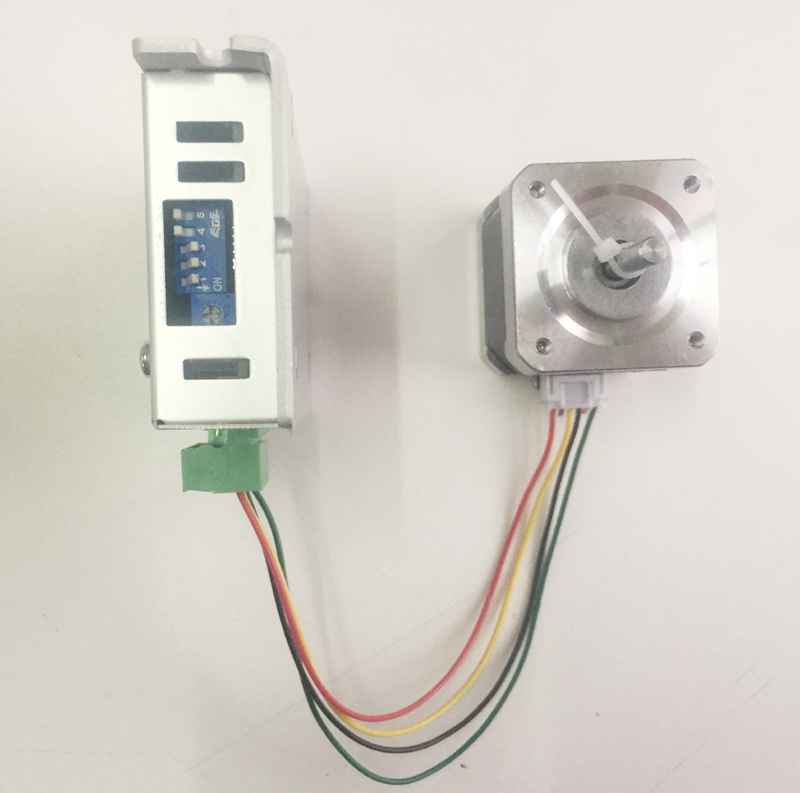

說明1：42HBS48AL4-TF0步進電機自帶配線4根，分別紅黃黑綠與驅動器按照圖示連接，電機即與驅動器連接完成。 說明2：側面撥碼可以設置電流和細分，以及全半流和內外脈沖，根據電機參數電流0.4A調節驅動器電流0.4A,細分普遍采用16細分，選擇半流以達到更好的穩定性以及發熱情況，內外脈沖則根據自己需要選擇。
說明3：驅動器與測試小板連接圖如下：測試版可以控制電機的方向和正反轉
此款測試小板可以當作一款無需編程的控制器，有三個調速旋鈕，換向開關，還有兩個24V輸出。非常的方便。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
