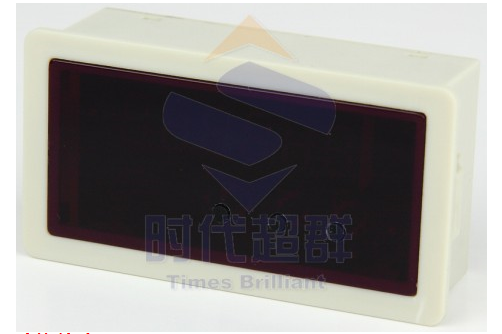

·產品外觀

·系統特點

l控制軸數     ：單軸；

l指令特點     ：任意可編程（可實現各種復雜定位控制）；

l****輸出頻率 ：25KHz（特別適合控制細分驅動器）；

l編程條數     ：****99條；

l輸入點       ：4個(非隔離）；

l輸出點       ：1個(非隔離）；

l一次位移范圍 ：-99999 ~ +999999；

l工作狀態     ：自動運行狀態、手動運行狀態、程序編輯狀態、參數設定狀態；

l升降速曲線 ：本控制器****特點，多條曲線可任意設定（可分別設定升速和降速，滿足不同要求，

 如：快升慢降、慢生快降）；

l顯示功能     ：6位數碼管可顯示坐標、延時、計數等，指示燈可顯示手動/自動/編輯狀態；

l自動運行功能 ：可編程，通過面板按鍵控制自動運行的啟動和停止等操作；

l手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；

l參數設定功能 ：可設定起跳頻率、升降速曲線、手動長度、手動速度；

l程序編輯功能 ：可任意插入、刪除和修改程序；

l編程指令     ：共10條指令；支持50行程序；

l電源         ：DC:12V-24V

注：本控制器雖然小巧，但功能完善強大，其性能可比市場上的智能單軸控制器，比起其他簡易控制器，優越性更加明顯。

·使用說明

本控制器一共有三個按鍵，6位數碼管顯示和一個指示燈。控制器上電后，默認顯示系統坐標000000，現規定按鍵從左到右依次為：SET、LEFT、UP。按SET鍵，指示燈會從滅變亮，再次按SET鍵，指示燈會閃爍，這代表了控制器的三種狀態。下面對這三種狀態進行介紹。指示燈滅：手動狀態，可用按鍵LEFT、UP控制電機正反運行指示燈亮：編輯狀態，此時按LEFT可進入程序編輯；按UP鍵可進入參數編輯。進入編輯后，當光標在序號處閃爍時，長按SET鍵，當顯示內容變化時，抬起SET鍵，即可退出編輯狀態指示燈閃：按下LEFT鍵會自動運行控制器中保存的程序，按UP鍵，則提示ZERO__，并閃爍，此時按下SET鍵，控制器會自動返回程序零點，如果再次按UP鍵，回零提示消失，取消操作。
