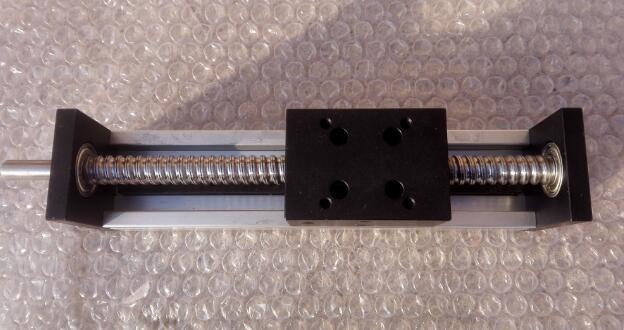

CBX系列線性滾珠絲杠直線導軌滑臺CBX1204-100,有效行程100mm，伸出軸長25MM，可用于加裝手輪，聯軸器鏈接電機等。絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1400mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。
線性導軌的特點 1、四方向等載受負荷力 導軌滾動體設計為特殊的壓力角，決定其徑向，反徑向和水平方向可承受等額載荷 水平承載50KG 垂直承載10KG 2、高剛性，高負荷 導軌采用特殊的四列圓弧溝槽設計，增大了接觸面積，相對兩面列式溝槽承受載荷能力，接觸剛度和系統剛度都大有提高。 3、高精度 導軌采用高精度特性專機多面同時磨削，激光檢測等先進手段，易于保證導軌的制造精度。 4、平滑，低噪，環保無污染 導軌返向器采用特殊的合成樹脂制作的返向，導向系統，并擁有特殊的返向系統設計，因而可達到平滑而低噪的直線運動。 5、結構小型化 導軌端面和剛性達到****化設計，端面小而剛性大，因而可實現機床小型化的目的。 搭配推薦套裝

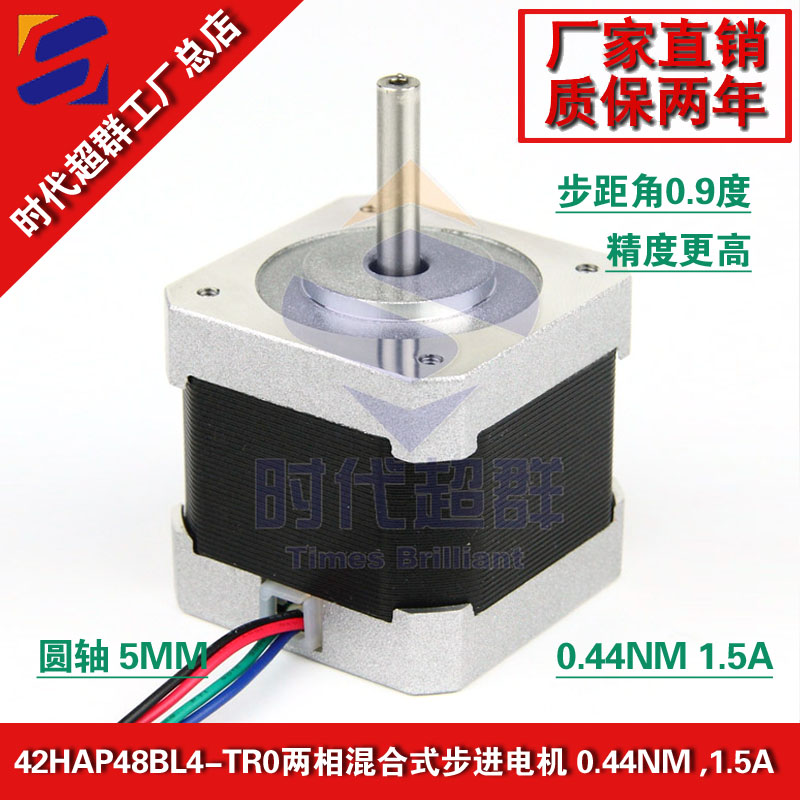

42HAP48BL4-TR0兩相混合式步進電機，機身高34MM，扭矩0.44N.m，電流1.5A，軸徑Φ5MM，圓軸，軸長24mm，可根據客戶要求定制，廣泛適用范圍于激光、醫療、紡織、安防等行業。
型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(雙出軸)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
聯系方式：QQ:467102884 電話：13811070445（劉女士）
紅=A+ 藍=A- 綠=B+ 黑=B-
適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
