有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變為角位移或線位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。
那么如何讓步進電機來實現運轉呢。首先選用時代超群步進系統為例

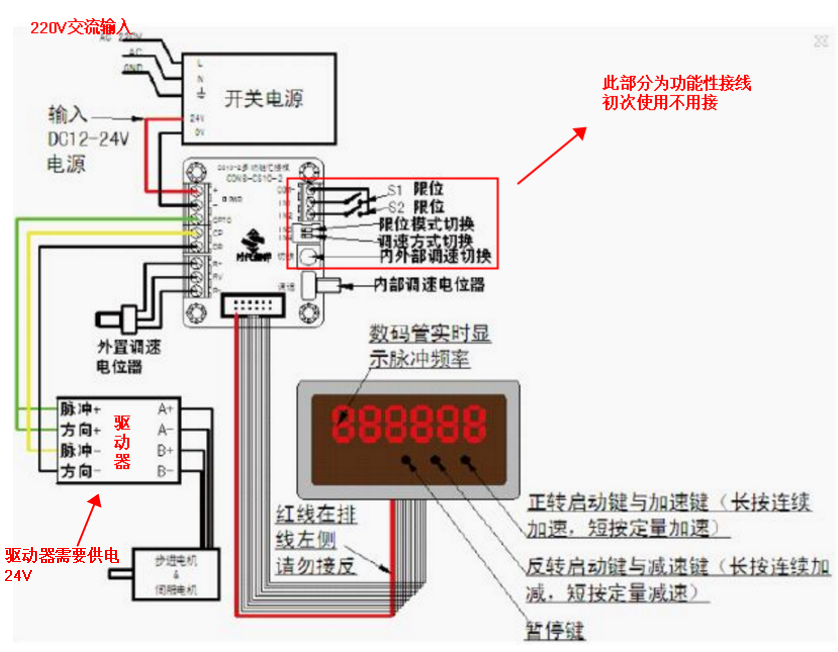

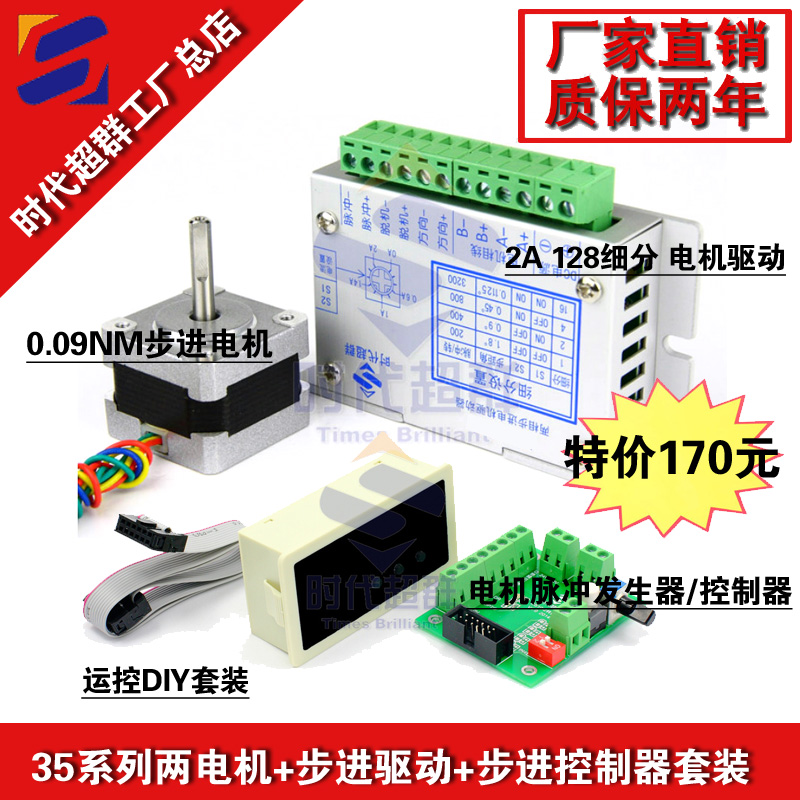

上圖中包括一個0.09NM的42步進電機35HBP22AL4-TF0，和一個128細分驅動器ZD-2HD330和一個無需編程的控制器CS10-1（對于新手來說，編程起來可能相對比較麻煩，所以我們先選用一款無需編程的旋鈕調速和按鍵控制正反轉的控制器）一個100W-24V開關電源，可同時給驅動和控制器供電。 那么如何讓步進電機來實現運轉呢。 首先按照如下接線圖給設備接好線
首先注意： 電機四根線接到驅動器的A+ A- B+ B- 先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手擰電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。
其次要注意： 控制器匯接版鏈接顯示器的排線，紅線已定要在排線的最左側，不要隨意查吧排線與控制器的接口處，匯接版接電源的+ -方向一定不能反，因為一旦接反，哪怕只是瞬間的，控制器都會被燒壞 另外，控制器的OPTO為控制器的公共端，接驅動器的方向正和脈沖正，CP接驅動器的脈沖負，DR接驅動器的方向-，注意，驅動器有一個電源接口+-此處也需要供電24V
都接好線以后，給驅動和控制器供電，此時驅動器和控制器指示燈亮起為綠色。

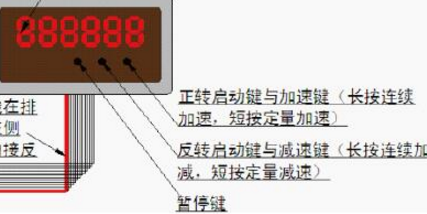

那么按控制器面板第一個鍵，電機就開始轉動了，點按第二和第三個鍵就可以進行正反轉控制。長按第二和第三個鍵就可以進行加減速控制了。 另外還可以利用匯接版上的調速旋鈕進行調速
線切換到匯接版內部調速狀態，即1按鈕，然后用內部調速電位器即可進行旋鈕調速控制。 關于這款控制器更多的功能大家可以下載下面的視頻，進行學習 下載地址：http://pan.baidu.com/s/1chNSjs 這樣就掌握了控制器的簡單實用，當然這是初級的使用者對于步進電機的一個了解，一旦熟悉，就會有更多的機會學習和掌握更為復雜的控制，到時候可以吧控制器換成可編程的控制器。這樣可以實現一系列的自動化控制，有機會再給大家做具體介紹。
