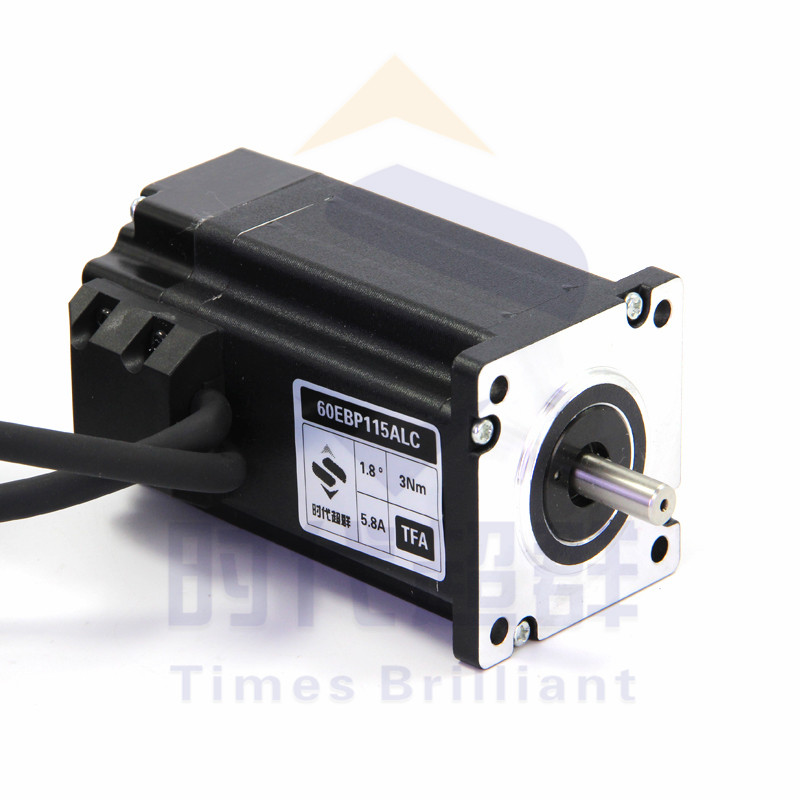

電機為直出線的 2米

編碼器線定義

電機線定義

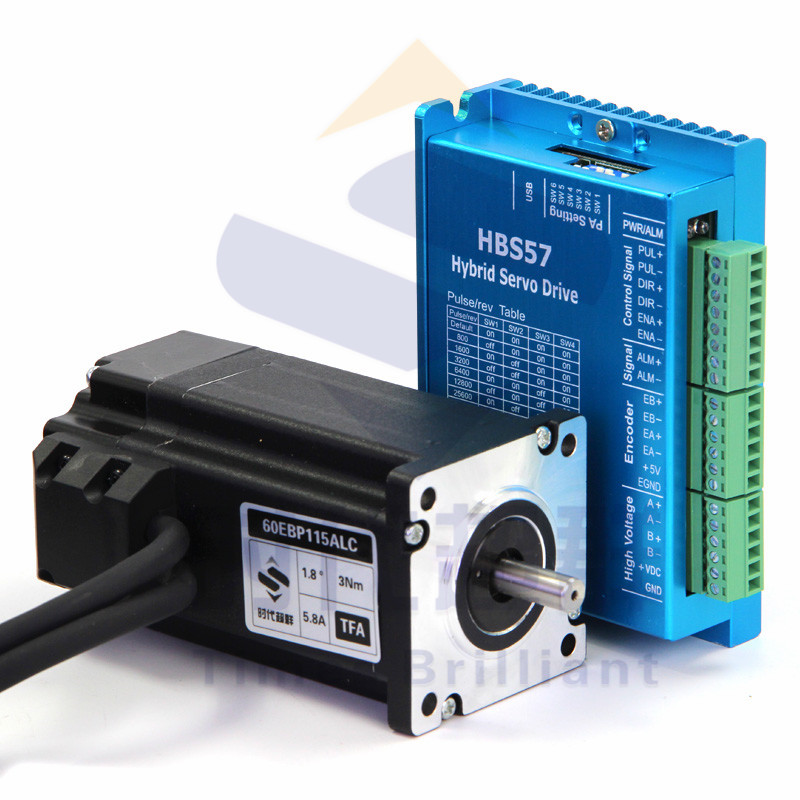

HBS57 采用了 1000p/r 高精度光學編碼器。區別于傳統的內部微細分步進

驅動器，系統內部的高性能雙核數字信號處理器（DSP），使用矢量控制和濾波

技術，以****次諧波達到平穩的旋轉控制。

在高負載和高速情況下，HBS57 表現依舊出色，不會出現失步或定位錯誤。

轉矩輸出較之普通步進電機和驅動器而言，HBS57 在長時間內可保持高轉矩輸

出，在 ****負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳

統開環步進驅動器，HBS57 倚靠其創新的電流相位控制技術，實現了在高速運

動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實

現了在 ****負載下，仍可以保持高轉矩輸出。

由于 HBS57 驅動器可以根據負載變化，實時調整控制電流，因此可以減少

熱量的產生，提升使用效能，相比開環步進電機，發熱量減少 50%以上，使得

電機和軸承壽命得以延長，提升產品品質，降低維修率。

3． 性能參數

 采用全新 32 位電機控制專用雙核 DSP 芯片；

 采用先進的矢量電流及速度和位置閉環控制算法；

 靜態電流和動態電流比例可以任意設置（0---7A 范圍內）；

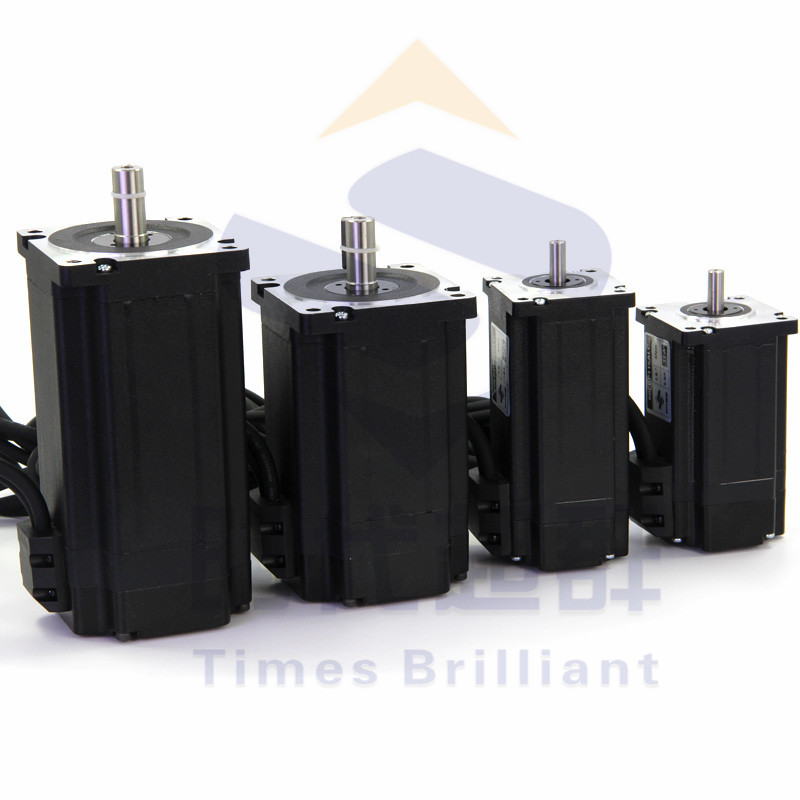

 可驅動 42-60 全系列二相混合式步進伺服電機；

 電機標配 1000 線高精度編碼器；

 光耦隔離差分信號輸入；

 脈沖響應頻率****可達 300KHZ；

 細分 16 檔設定（400-51200），特殊細分可按客戶要求更改；

 具有過流、過壓、超速、過熱、跟蹤誤差超差等保護功能；

 支持指令控制模式；

 集成 RS232 通信功能，并且支持 PC 端軟件調試參數；
