產品特點：

使用說明：

按鍵介紹：本控制器有三個按鍵，從左到右三個分別定義為 OK 鍵（暫停鍵)、左鍵（負坐標方向鍵和減速鍵）、右鍵（正坐標方向鍵和加速鍵）方向控制：控制器與電機配套驅動器連接好后上電，按下左鍵電機啟動，此時電機正向轉動；按下暫停鍵電機減速停止，按下右鍵電機啟動，此時電機反向運動。速度控制：當本控制器控制步進電機運行時，此時按下左鍵電機轉速降低，長按左鍵，可快速使轉速下降；按下右鍵轉速增加，長按右鍵，可快速使轉速上升。

注：（正反轉切換時需將步進電機按OK 鍵暫停）

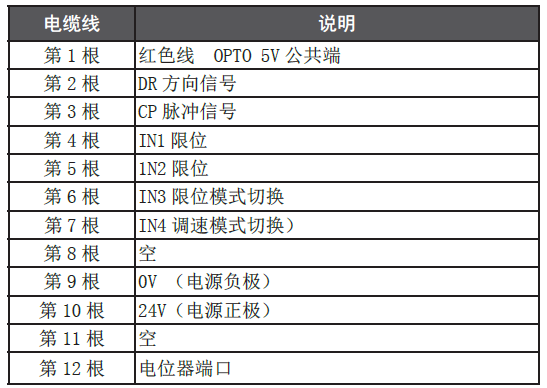

排線定義：

本控制器使用單24V 或12V 供電，控制器提供一條12P 的電纜線雙排（5*2）2.54 間距的排線接線定義如下：

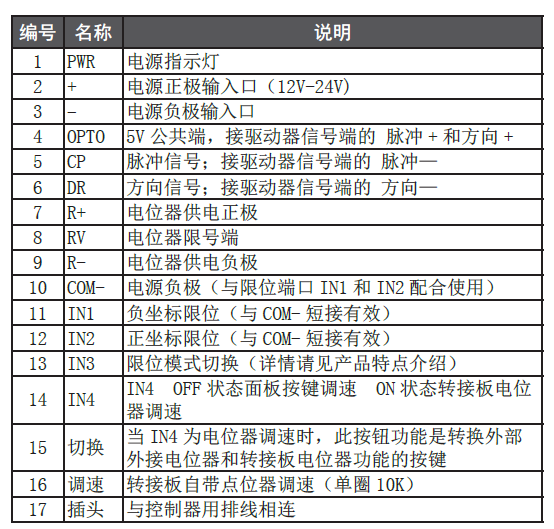

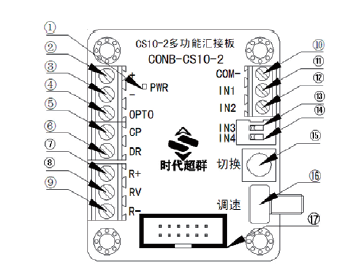

轉接板借口功能介紹：

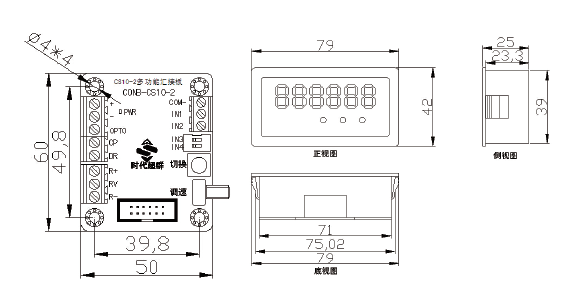

產品尺寸：

同類型控制器介紹：

本控制器有兩款（外觀一致），本公司可在此控制器基礎開發做成客戶專用控制器功能，有需要請聯系介紹，CS10-2 系列控制器支持電位器實時操作, 限位，限位模式切換，實時顯示電機頻率。CS10-1 系列控制器支持可編程，可按著制定程序電機動作，支持電機定長，設置固定速度，手動點動距離和速度設置，外接啟動按鈕 ，支持4 位輸入和1 位輸出，可設置計數，延時等功能，有需要可索要說明書。

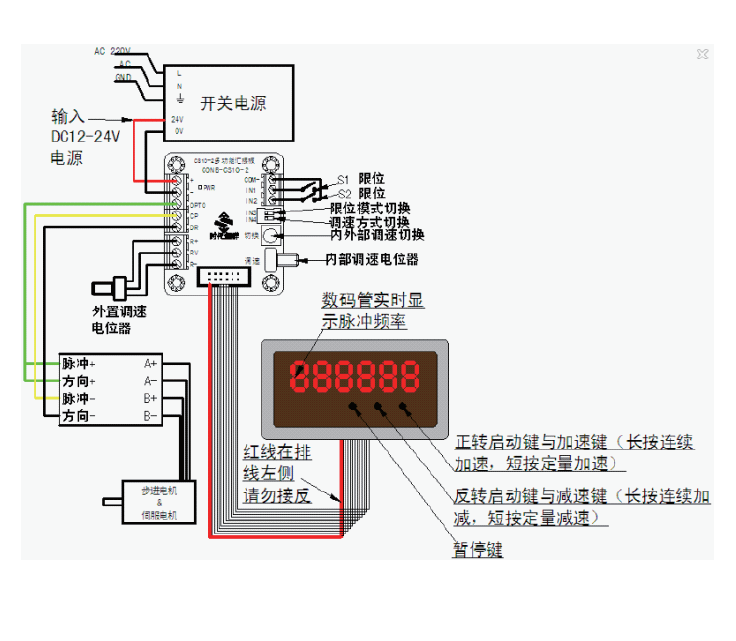

接線示意圖：

·應用領域

· 以上為本款產品的基本介紹，如需詳細了解更多多樣化創意搭配以及購買請聯系下方聯系方式

·廠家直銷

 根據您的實際情況可否需要特殊規格特殊規格的步進電機，請和我們溝通，在技術允許的范圍內，加工訂貨。例如，出軸的直徑、長短、伸出方向、相線（編碼器線）長度等。如購買配套設置可免費給您組裝調試好！
