●液晶顯示器：(分辨率:192×64)4.3寸
●專用運動控制芯片：(信號輸出為:5V TTL)
●輸入、輸出：(16路光電隔離24V輸入,8路光電隔離24V輸出)
●程序量：可儲存40個不同工藝的程序

●程序行：每個程序有1000行程序行，一行程序等于一個指令，一個指令等于一個動作

●編程方式：表格式編程。N00為第一行  N01為第二行，以此類推

●執行方式：表格式執行。一行行的往下執行，如按下啟動，運行加工程序，控制器執行       N00動作，再執行N01動作...以這種表格方式一行行的往下執行
●最小數據單位：0.001mm

●****數據尺寸：99999.999mm
●單軸****脈沖輸出頻率：100KHz

●單軸****脈沖輸出頻率：

●控制軸數：4軸（X軸  Y軸  Z軸 C軸  A軸  B軸）
●電子齒輪：X分子1-9999  ， 分母1-9999
●薄膜按鍵陣列：28鍵

尺寸圖如下

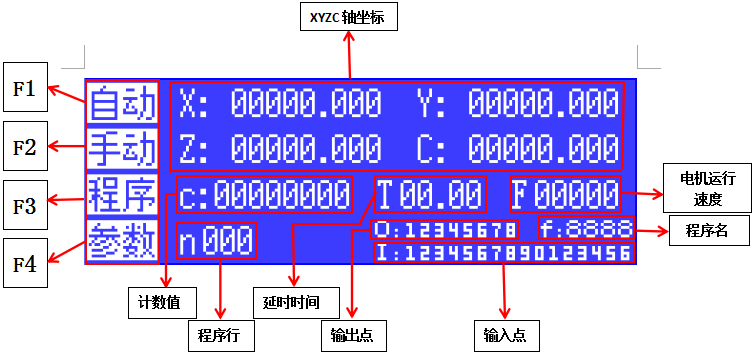

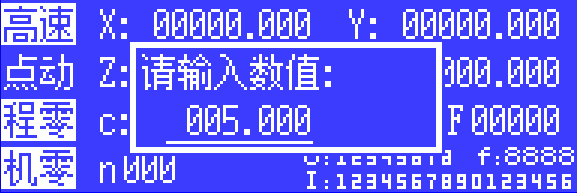

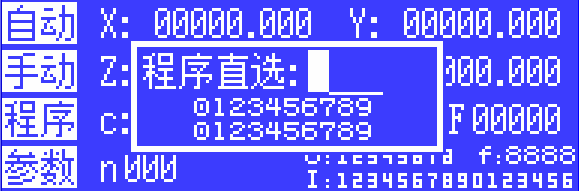

界面展示

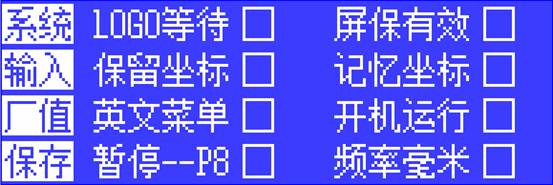

LOGO 等待：選中后，控制器上電后，處在開機畫面等待，需按任何一個鍵方可進入操作界面。無選中，控制器上電后，則直接進入控制器的主界面。

屏保有效：選中后，控制器大概15秒左右沒操作時，將進入屏保狀態（顯示已下載好的屏保畫面）需按任何一個鍵方可進入操作界面。無選中，則顯示當前的操作界面。

保留坐標：默認不打勾，按啟動程序運行，坐標都先清零。

打上勾后，按啟動程序運行，坐標不清零。

記憶坐標：暫無

英文界面：默認不打勾顯示中文界面，打上勾后切換成英文界面

開機運行：默認不打勾，控制器上電后，需要運行程序，得按啟動

打上勾后，控制器一上電，就運行選中程序。

暫停-P8：默認不打勾，暫停后，不開關輸出8.打上勾后，在輸出8開啟的狀態下，按暫停，關輸出8，再次按下啟動，重新打開輸出8.

頻率毫米：選中后，按毫米/分鐘計算速度。(多軸走是走合成速度，適用于急加工方面，對軌跡加工用于毫米/分鐘，能保證軌跡的加工速度)

          無選中，則按頻率計算速度（以計算電子齒輪后****頻率的速度走，適用于非標設備上，可達到頻率的****速度）

關蜂鳴器：默認不打勾，每按一次按鍵，蜂鳴叫。

          打上勾后，每按按鍵，蜂鳴器無響應

關啟動：默認不打勾，在主界面，F1自動，啟動鍵，外接啟動都能使，打上勾后，面板上的F1自動，啟動鍵功能關閉，只有外接啟動能使

手動可啟：默認不打勾，手動狀態下，不可啟動運行程序。

打上勾后，手動狀態下，可按啟動，直接啟動運行程序，無需退到主界面。

啟動確認：默認不打勾，按下啟動，立馬啟動運行程序。

           打上勾后，按下啟動，跳出是否啟動界面。
