驅動器說明

驅動器介紹

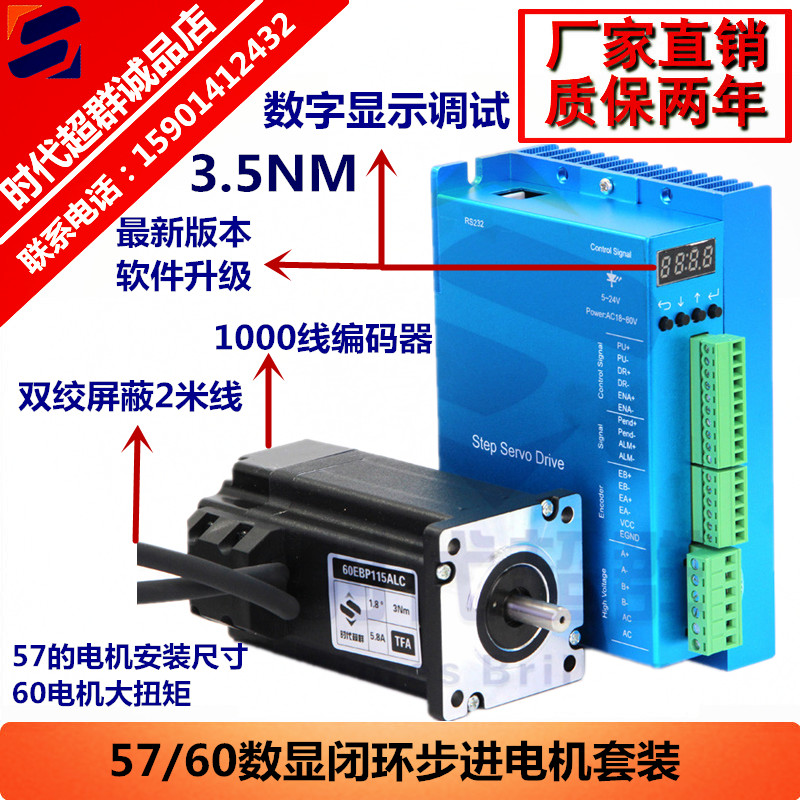

ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機

丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速

度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

技術特點

采用全新 32 位電機控制專用 DSP 芯片；

·采用先進的矢量型閉環控制技術；

·LED 數碼管顯示配按鍵操作，直觀明了，操作方便；

·靜態電流和動態電流可以任意設置（0---8.2A 范圍內）；

·可適配驅動 (57/60) 和 86 系列混合式閉環步進電機；

·光電隔離信號輸入 / 輸出；

·脈沖響應頻率****可達 200KHz；

·提供16 檔通用細分選擇，****256 細分（51200 脈沖/轉）；

·提供與各種脈沖源相匹配的電子齒輪（任意細分值）；

·具有過流、過熱、過壓和跟蹤誤差超差等保護；

·位置控制模式和速度控制模式可選

參數功能說明

驅動器提供 2 組參數供用戶操作，其中 P0 組參數用于設

置驅動器的幾個常規參數值（如細分、鎖機電流，電機類型等），

P1 組參數用于設置驅動器的性能參數指標值，詳見下表

可安裝配套減速
