伺服電機:110AEA12020-SH3 伺服驅動器:DM-12EA
在伺服驅動器沒有發出報警的情況下,出現的故障情況及處理措施如下表。若處理后仍不能消除異常情況,請與本公司技術人員聯系。
一、故障現象: 伺服電機無法啟動運轉 (1)控制電源未接通 解決方案:檢查控制電源端子間的電壓 (2)主電路電源未接通 解決方案:檢查主電源端子間的電壓
(3)控制線(CN2 連接器)接線錯誤或脫落 解決方案:檢查 CN2 連接器的安裝和配線 (4)伺服使能(SON)輸入為OFF狀態 解決方案:檢查輸入針是否有脫落、接錯,查看Dn014顯示的端口輸入狀態;也可直接設置驅動器內部使能(Pn003=1) (5)上位機發出的脈沖指令,驅動器沒有響應 解決方案: 檢查輸入針是否有脫落,接線順序是否錯亂;查看Dn006,接受脈沖頻率是否與上位機發出的頻率一致;檢查電機是否工作在位置模式及處于使能狀態;檢查SigIn端口是否指定 Pclear 和INH 功能,且信號所處狀態是否有效。 (6)錯誤指定輸入端口功能號 解決方案:檢查 SigIn 端口功能參數設定是否正確 (7)系統負載過大 解決方案:進行無載JOG 試運行,查看驅動器是否正常運行。 (8)偏移脈沖清除(Pclear)保持ON狀態 解決方案:檢查 Pclear 輸入信號、端口和接線,查看Dn014 顯示的端口輸入狀態 (9)正轉驅動禁止(CCWL)、反轉驅動禁止(CWL)輸入信號保持OFF 狀態 解決方案:檢查CCWL、CWL輸入信號、端口和接線, 查看Dn014 顯示的端口輸入狀態 (10)電機動力線(UVW )接線錯誤 解決方案:檢查動力線接線次序是否正確 (11)伺服驅動器故障 解決方案:驅動器內部線路板故障,須進行維修 (12)轉矩限制有效 解決方案:內部或外部轉矩限制值(Pn008~Pn011)有效且限制值過小 (13)指令脈沖頻率太低 解決方案:指令脈沖輸入方式不正確,查看Dn007 顯示輸入的脈沖頻率;電子齒輪比(Pn098~Pn112)分子分母之比過小;指令脈沖輸入方式(Pn096)與上位機發出的脈沖方式不符,接線順序有誤 (14)速度控制時處于零速箝位狀態 解決方案:SigIn:zero_Lock 信號為On 狀態;在零速箝位電平(Pn165)范圍之內;
二、故障現象:伺服電機瞬間運行后停止不動 (1)電機線接線錯誤 解決方案:檢查電機動力線接線次序是否正確 (2)編碼器線接線錯誤 解決方案:檢查編碼器接線次序是否正確

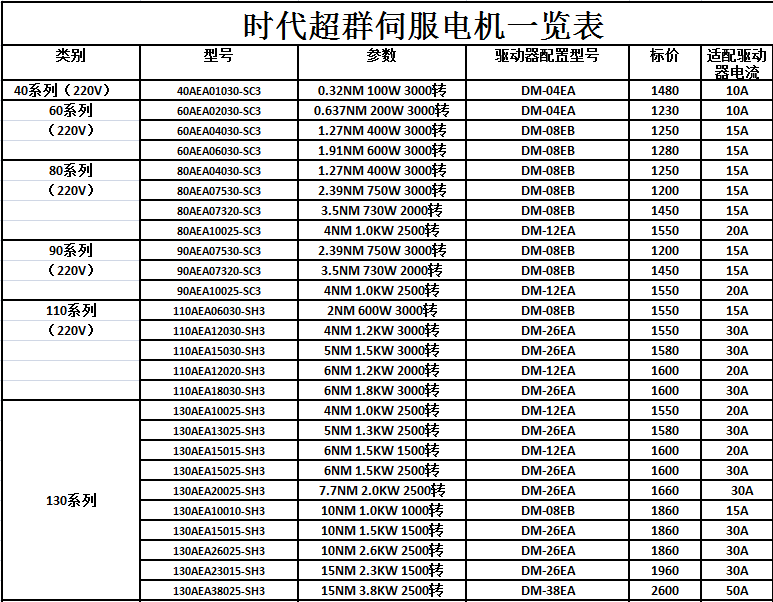

時代超群伺服電機總匯:
