新手小白 當第一次接觸步進電機的時候 該怎么上手，我想這是很多初干工控人或多或少有的疑惑。曾幾何時筆主也經歷過這樣的苦惱。下面我們會分幾期分別從系統組成、供電電壓、產品接線、驅動器參數設置、控制器參數設置、脈沖計算等等多個角度  簡單聊聊 我認為的該怎么上手。本人Q2539844470  倉促而寫 如有什么不足的希望提意見補充  或者有什么交流的 歡迎聯系。

1、認識步進系統都需要什么？

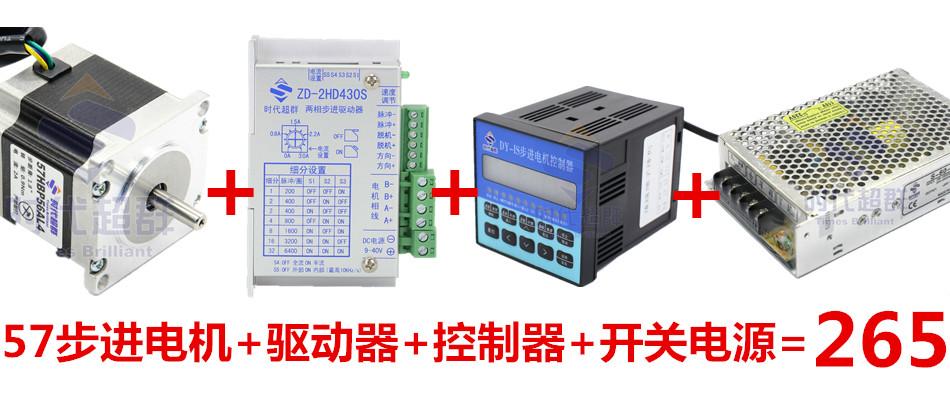

一個完整的步進系統會包含 步進電機、步進驅動器、步進控制器、供電電源

湊齊以上四樣產品電機就能轉動了。

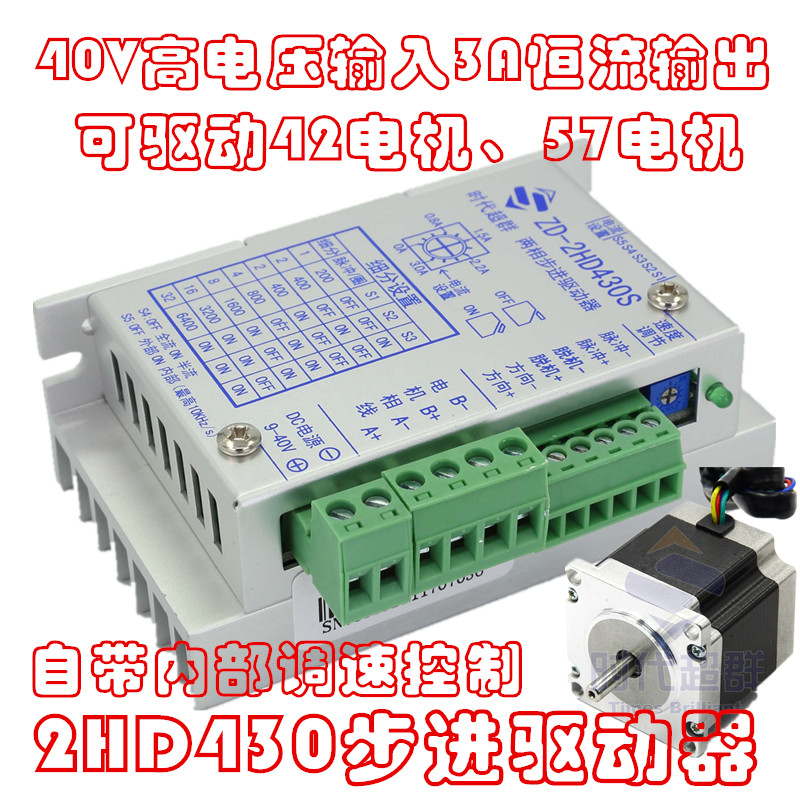

也有很多驅動控制一體的產品，例如時代超群2HD430S （可實現簡單的調速控制）其實質也是包含驅動器跟控制器的

2、分清每個產品的供電電壓

分清每個產品的供電電壓真的很重要，日常中經常會問到電機為什么沒勁，扭矩小等問題。或者是驅動器還沒走上正常的職業生涯就game over了（雖然筆主也燒過個）

首先一般的控制器供電電壓為24V的居多 ，具體就得看控制器的說明書或者咨詢廠家。例如時代超群的CM36系列、CM35系列控制器等都是24V供電 并且是隔離供電，保證防干擾。凡事也有例外 DY-IS使用的是家用220V單相交流供電，其好處是取電方便

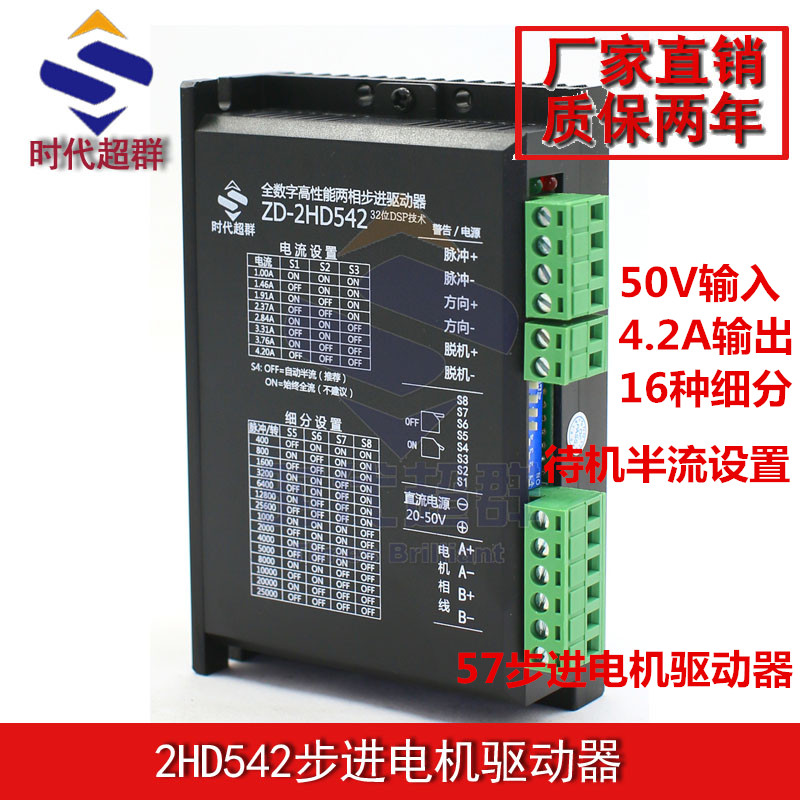

驅動器的供電就有很多的講究了 ，如果電壓沒選擇好那么選擇的電機就達不到預想的結果，往往很多人會忽略這個問題

步進電機的特性 扭矩隨著轉速的增高而降低

一般35步進電機、39步進電機、42步進電機一般情況下可選用12V供電，當需要高速運行時也可接24V供電

一般57步進電機可選用24V-50V  在驅動器參數條件允許情況下 選擇36V以上供電 效果會更好

一般86步進電機供電****就60V及以上了  很多人會問能不能用24V供電，首先回答這個問題那肯定是可以的，但24V供電發揮不出來一個86電機應有的扭矩。
