產品接線

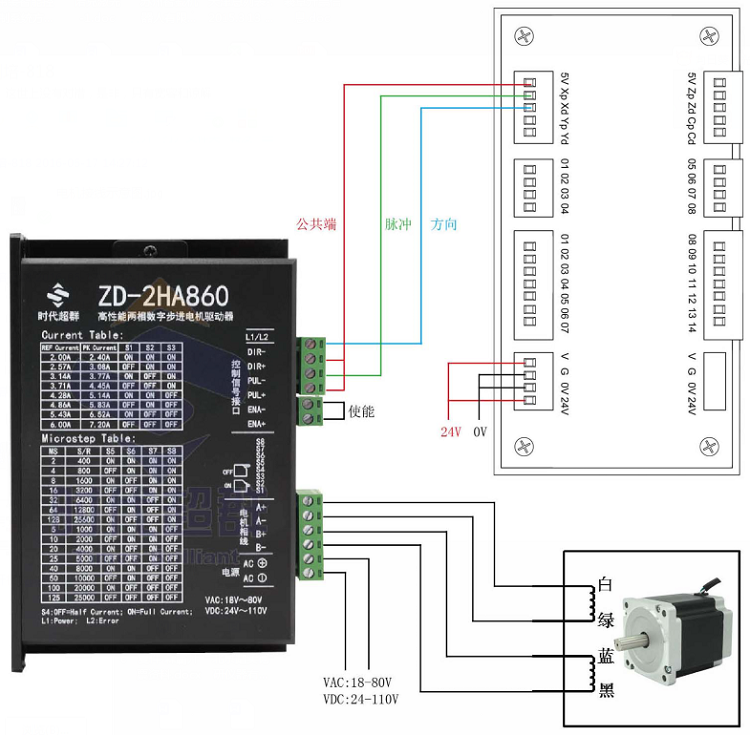

1）         步進電機與驅動器接線、

用萬用表 量電機四根相線 任意相通的兩根為一組  接 A+ A-  另兩根接B

還有一種方法  任意 把兩根相線 捏在一起  用手轉電機軸  有明顯阻力的兩根為一組  一組接 A+ A- 另兩根接B

2）         驅動器與控制器的接線

這是步進系統中重中之重的一個點，步進系統最常見的問題就是干擾丟步問題，此處接線首先不宜過長  過長的走線容易受干擾；

應用雙絞屏蔽線 這樣可一定程度的提高抗干擾性能；

控制箱走線應盡量避免靠近動力線 要分開走線

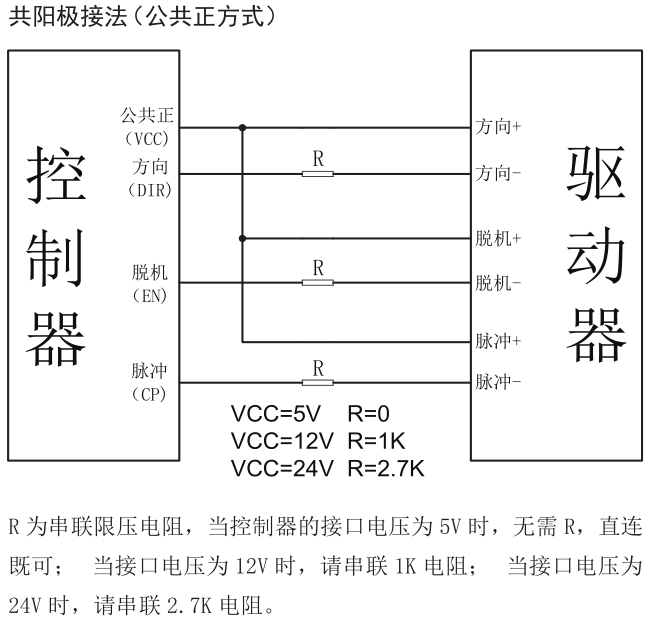

接脈沖方向****采用共陽極接線方法 這樣提高控制端口的驅動電流 也能一定程度上靠干擾

3）         電源與控制器 驅動器的接線

此處接線注意正負極 即可

局部上電 產品測試

1）         測試電機接線和驅動器好壞

首先看準驅動器供電的正負極，驅動器連接區分好接線的步進電機，驅動器上電，觀察是否能擰動，正常情況下是鎖機狀態，非鎖機狀態驅動器有可能損壞。

2）         鏈接控制器測試好壞

驅動鏈接控制器后 初步進入手動調試界面，測試正反轉，電機能執行對應的動作，以上接線全部OK。
