ZD-2HA560 86步進驅動器是一款高性能步進驅動器 DSP技術 256細分 7.2A大電流。交直流兩用~交流24-50VAC 直流 24-60VDC！

特點和功能

·接口采用超高速光耦隔離

·抗高頻干擾能力強

·16 種不同細分任意切換

·自動半流鎖定

·8 檔電流可調

·支持脫機、使能、鎖定等功能

·過壓、欠壓、過流保護

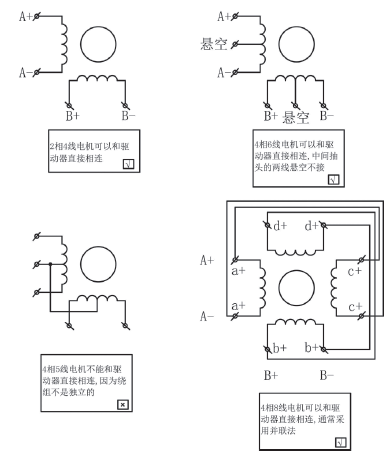

適用電機類型

常見問題解答

1. 問：初次使用該步進驅動器，如何能盡快上手？

答：正確接好電源和電機后，只接脈沖信號( 先將頻率設置為1K 以

內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。運行無誤后再依次測試加速( 提高頻率)、方向、細分和脫機等功能。

2. 問：電源接反有何影響？

答：有可能燒毀驅動器。

3. 問：控制信號高于5V，一定要加串聯電阻嗎？

答：是的，否則有可能燒毀驅動器控制接口的電路。

4. 問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下外殼達到90 度不會對性能有影響。

5. 問：接線后電源指示燈亮，但電機不轉，是什么原因？

答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這種情況多出現在用單片機的IO 口直接控制方式。請確�？刂平涌谟�5mA 的驅動能力

6. 問：如何判斷步進電機四條線的定義？

答：將電機的任意兩條線接在一起，此時用手擰電機有阻力，則這兩條線是同一相, 可接在驅動器A+、A-；另外兩條線短接仍然有阻力，則將這兩條線接在B+ 和B-

7. 問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。

                                             聯系人：李先生

                                                   聯系方式：137 1667 9775

                                                   微信：LZ17184
