大家知道步進電機和伺服電機有很大的卻別，但是他們用控制器編程時的控制方式是一樣的，這也就是為什么我們在市面上看到的控制器，一般都標有伺服/步進電機通用控制器。他們都是用脈沖來控制的。只不過步進靠細分步距角來計算脈沖量，而伺服靠電子齒輪比來計算。 下面我就拿時代超群1.2KW交流伺服套裝來舉例，讓他以400轉每分鐘的速度一直轉。
上圖中是時代超群6NM的伺服電機110AEA12030-SH3。電機電壓220V，功率1.2KW，扭矩6NM，電機軸徑19MM，機身長189MM,采用****值編碼器，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動DM-26EC采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。默認不帶串口。可增加串口功能，實現485通信功能。

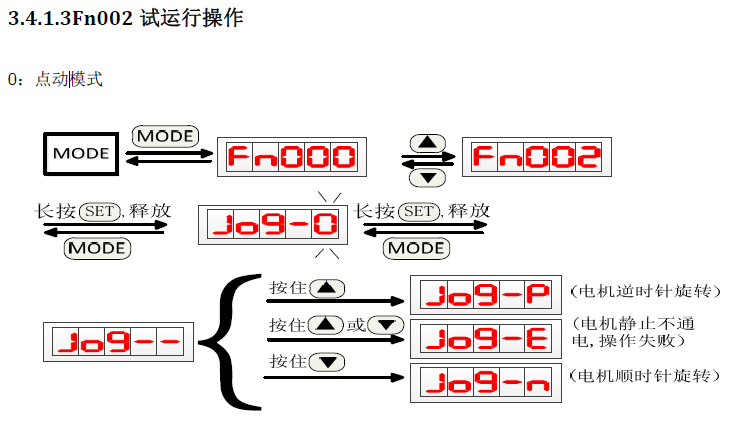

如何讓這款套裝以400轉每分鐘的速度一直轉呢？ 方法一：可以通過調節驅動器面板進行操作
方法二：利用外接控制器編程來控制電機運行 要求電機速度每分鐘400轉的速度一直轉 首先我們要了解伺服電機默認是10000個脈沖轉一圈，這個可以通過改變電子齒輪比來改。后邊做具體介紹。 算法： 速度：400轉每分鐘的脈沖頻率：400×10000=4000000Hz。 計算出速度和位移，利用控制器編程即可。以時代超群CS10-1為例說一下具體操作
CS10-1控制器是我公司新款研發制作控制器， 支持步進電機或伺服電機角度定長 外部輸入口控制器，支持1路輸出控制其他設備的開關量信號 支持程序編輯手動控制 可以做電機的升降速 啟動速度功能 支持循環 定次數次數循環功能等 下面介紹本控制器的10 條指令功能。
下面介紹兩款編程示例，來讓大家更清楚了解此款控制器如何編程 例一（定長度） 運行要求：輸入1 有效時電機以每分鐘400的速度運行下去 編程分析： 1 SPD 66666 (400/60圈每秒*10000電機一秒鐘的頻率就是速度脈沖量) 2 G01 999999（輸入****位移） 3 JMP 01（跳轉的第一行） 如何改變電子齒輪比：
PN98分子10000 除以 PN102分母 10000（默認10000個脈沖一圈） 假如需要5000脈沖一圈 就是10000除以5000 約分一下就是 PN98設置2 PN102設置1 假如需要20000脈沖一圈 就是10000除以20000 約分一下就是 PN98設置1 PN102設置2 以此類推……
時代超群伺服電機應用領域：可應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。
