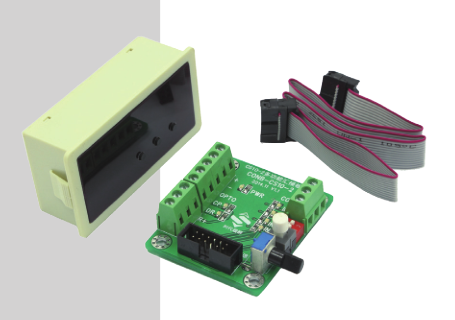

本控制器可以用在伺服電機  步進電機  無刷閉環

步進閉環電機上面 需要脈沖場合都可以

控制器產品特點

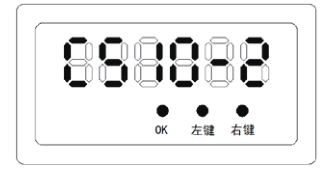

按鍵介紹：本控制器有三個按鍵，從

左到右三個分別定義為 OK 鍵（暫停鍵 )、

左鍵（負坐標方向鍵和減速鍵）、右鍵（正坐標方向鍵和加速鍵）

方向控制：控制器與電機配套驅動器連接好后上電，按下左鍵電機啟動，此時電機正向轉動；按下暫停鍵電機減速停止，按下右鍵電機啟動，此時電機反向運動。

速度控制：當本控制器控制步進電機運行時，此時按下左鍵

電機轉速降低，長按左鍵，可快速使轉速下降；按下右鍵轉速增

加，長按右鍵，可快速使轉速上升。

注：（正反轉切換時需將步進電機按 OK 鍵暫停）

控制器的排線定義

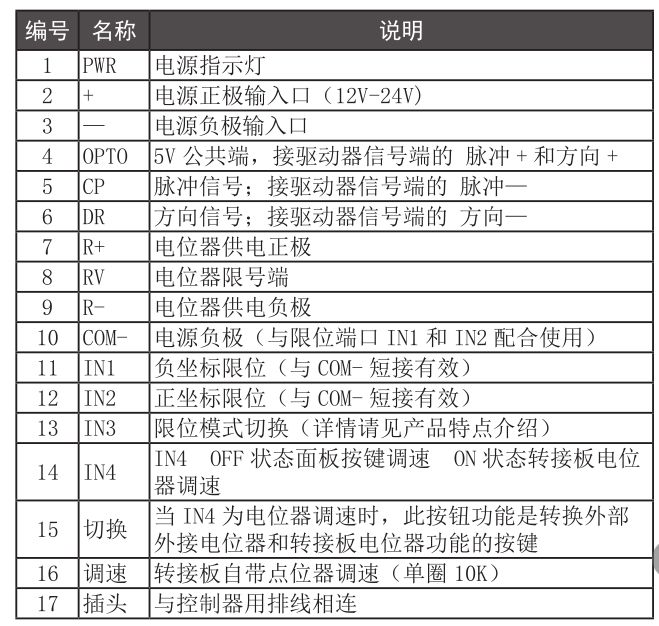

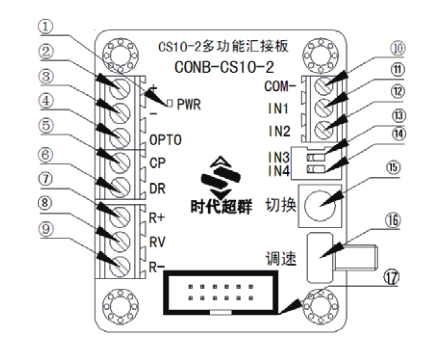

轉接板功能介紹

控制器尺寸

接線示意圖

聯系人 18010107261  史先生
