3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將先進的DSP控制芯

片和三相逆變驅動模塊結合在一起所構成的新一代數字步進電機驅動器。驅動

電壓為AC110-260V、適配電流在5.4A 以下、外徑 57-110mm 的各種型號的三

相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以

使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和

五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。該產品廣泛應用

于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數

控設備上。

產品特點

·采用先進的 DSP 控制系統，性價比高

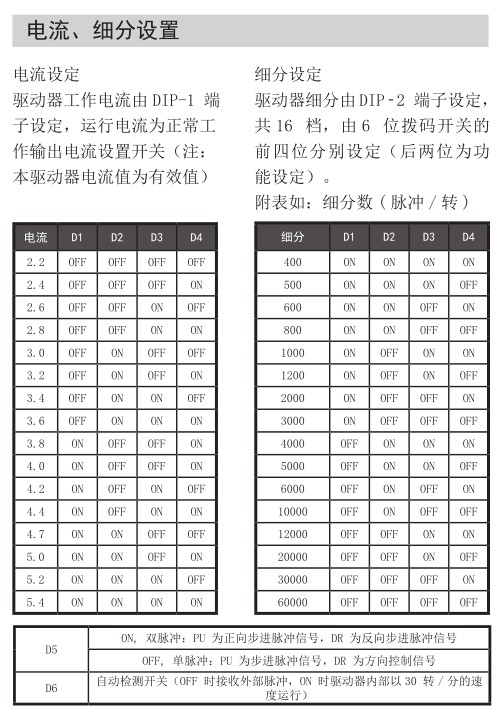

·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率

60000 脈沖 / 轉

·****反應頻率可達 200Kpps

·輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流

的一半

·采用光電隔離器件耦合信號輸入 / 輸出

·驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調

·單電源輸入，電壓范圍：AC110-230V

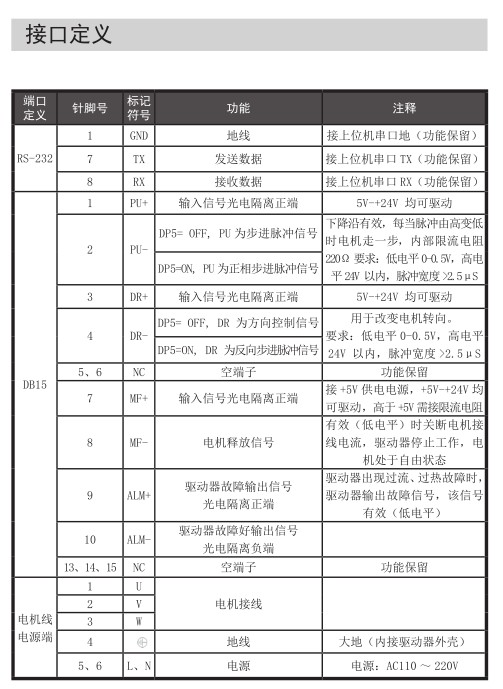

·I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V

電平兼容

可配套電機型號

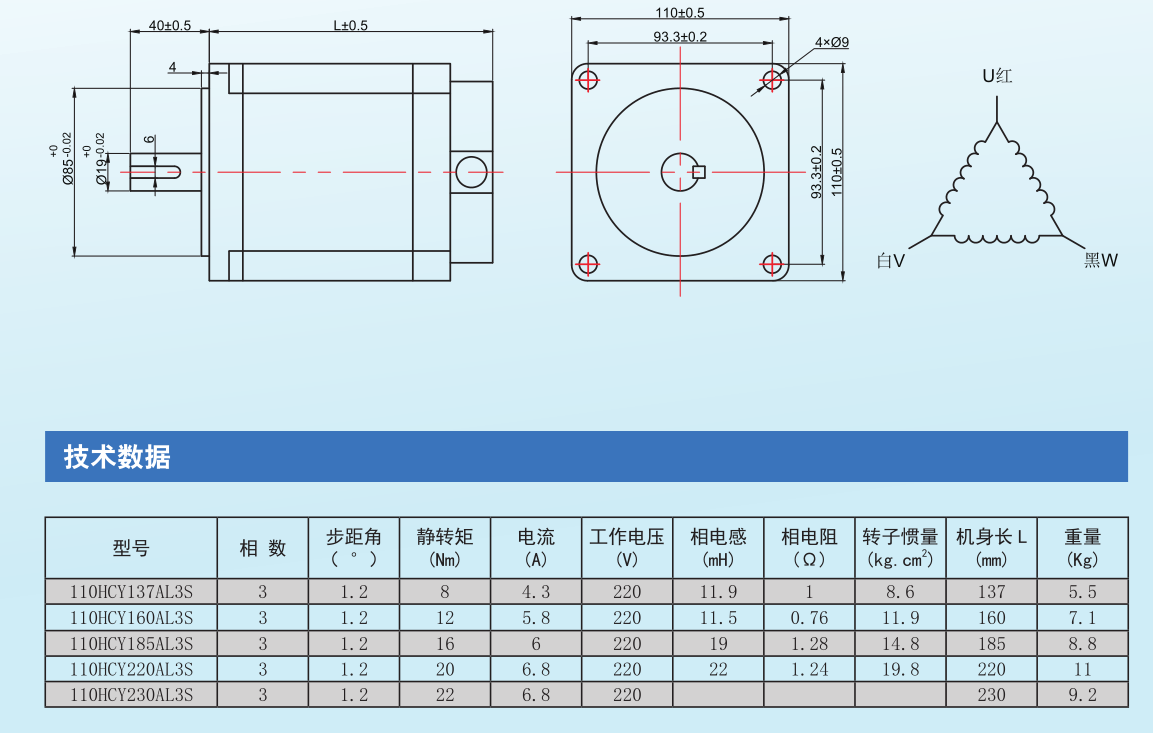

110系列

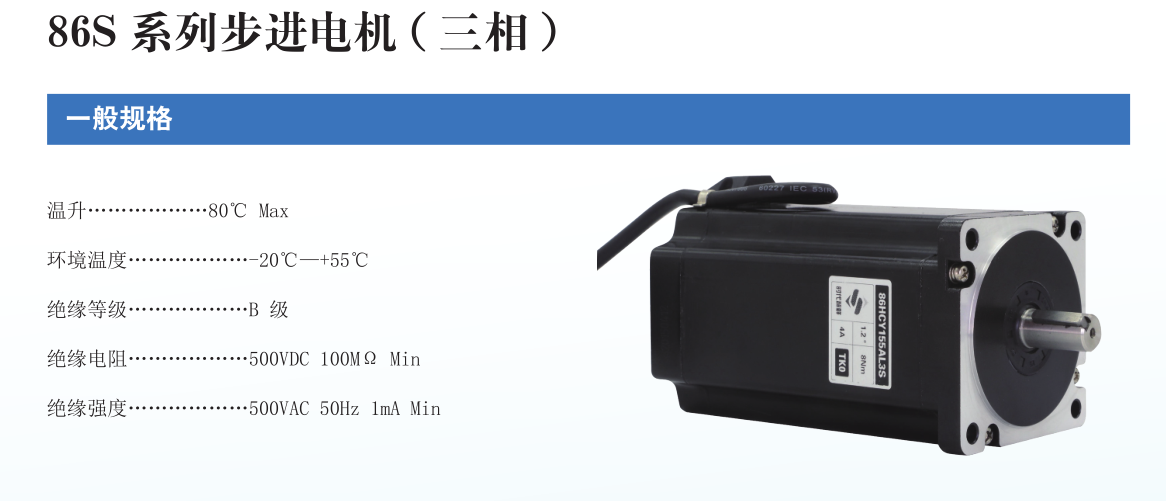

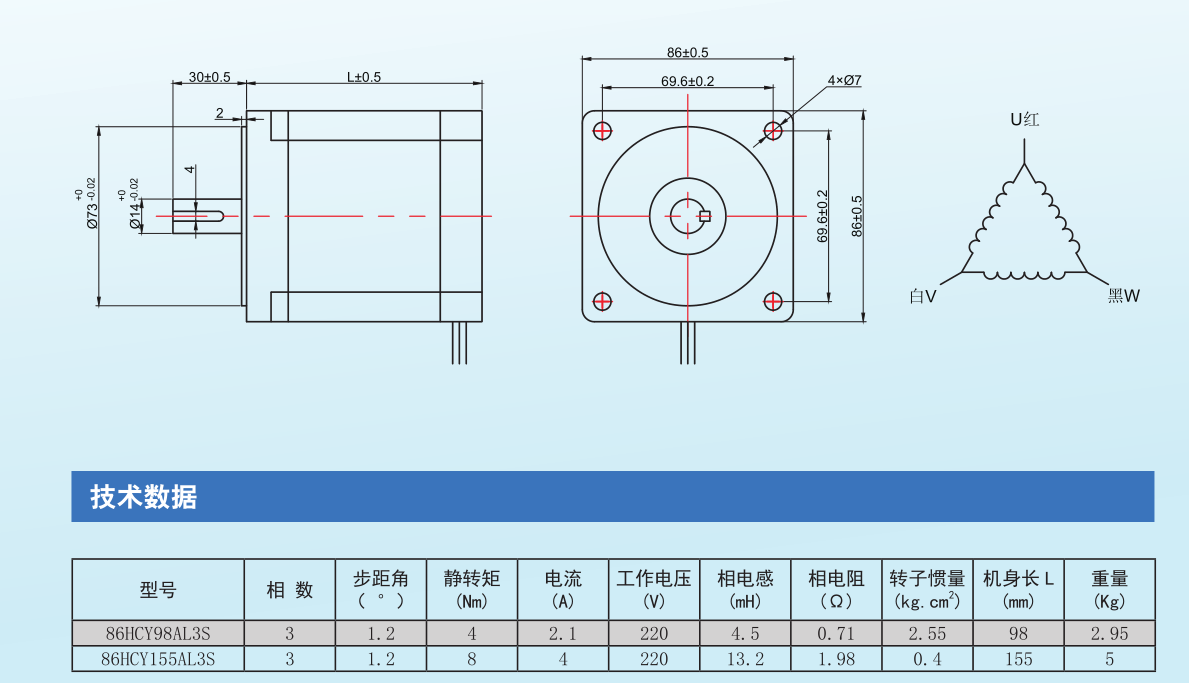

86系列
