1.1 主要功能

自動：實際運行、空運行、單步運行、終止程序

手動：高速、點動、程序零、手動輸出

程序：編輯、新建、保存

參數：控制、速度、廠值、用戶、密碼

IO：系統、手動、實入、設入、輸出

外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、

急停等

指令：23 條指令，包括 PLC 可用的 6 條指令

USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳

輸

隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****

可到 1A

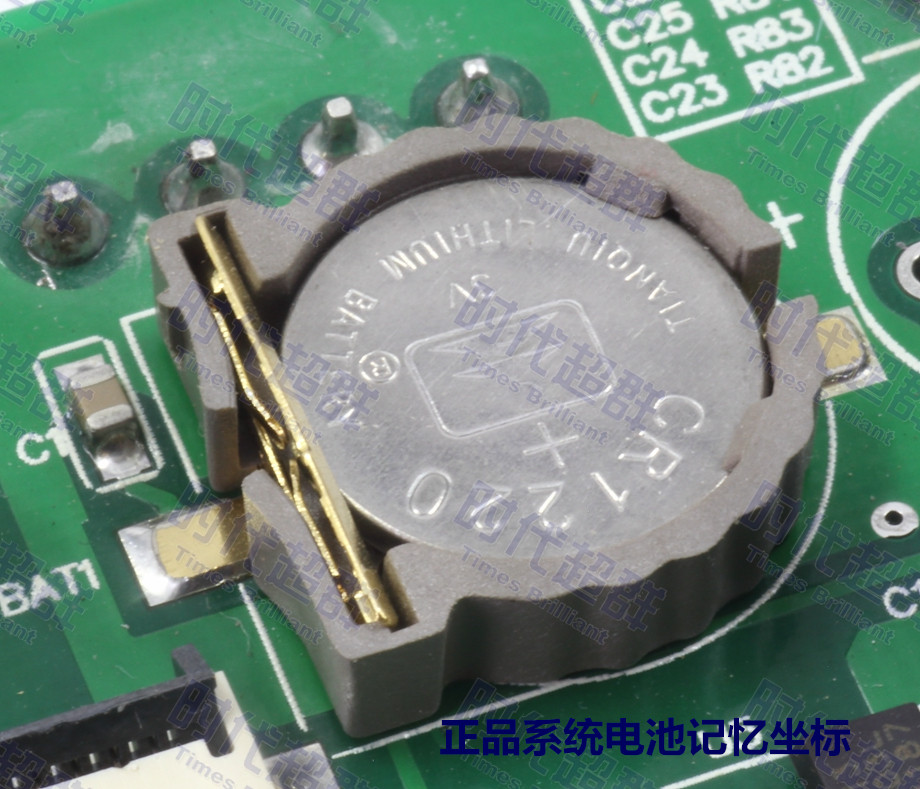

控制系統主要由以下幾部分組成

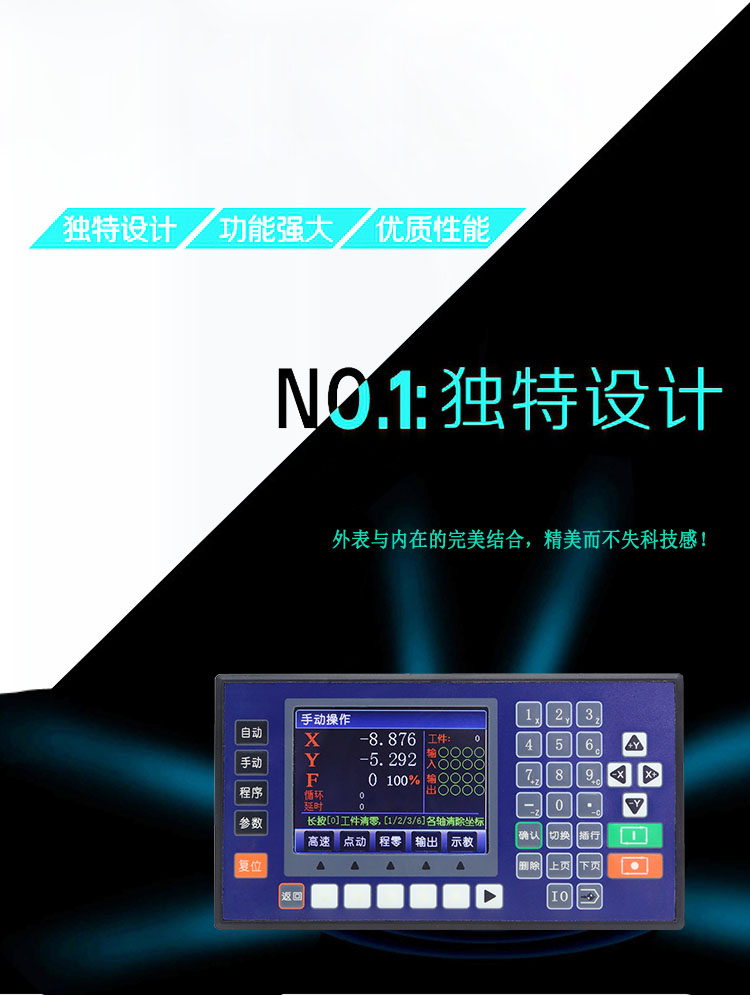

·3.5 寸彩色液晶屏，分辨率 320*240

1. 概述

-  2 -

·觸點按鍵陣列（38 鍵）

·專用運動控制芯片，4 軸差分脈沖輸出（信號輸出為：方

向 + 方向 - 脈沖 + 脈沖 -）

·輸入/輸出（16路光電隔離24V輸入，8路光電隔離24V輸出，

單通道額定 500mA）

·485 接口，可與 PLC 混合編程

·24V 雙電源隔離供電，分為系統供電與 IO 供電

·編碼器接口，可做專機

·USB 接口，系統供電，上位機軟件或圖片下載使用

·****程序行 480 行

·可與外部 IO 擴展板相連

1.3 技術指標

最小數據單位： 0.001mm

****數據尺寸：±99999.999mm

快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）

****加工速度限速：9000mm/min（當脈沖當量為0.001mm時）

****脈沖輸出頻率：150KHz

控制軸數：1—4 軸（X，Y , Z, C）

聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補

電子齒輪：分子：1—99999，分母：1—99999

系統主要功能：自動、手動、程序、參數、IO 等
