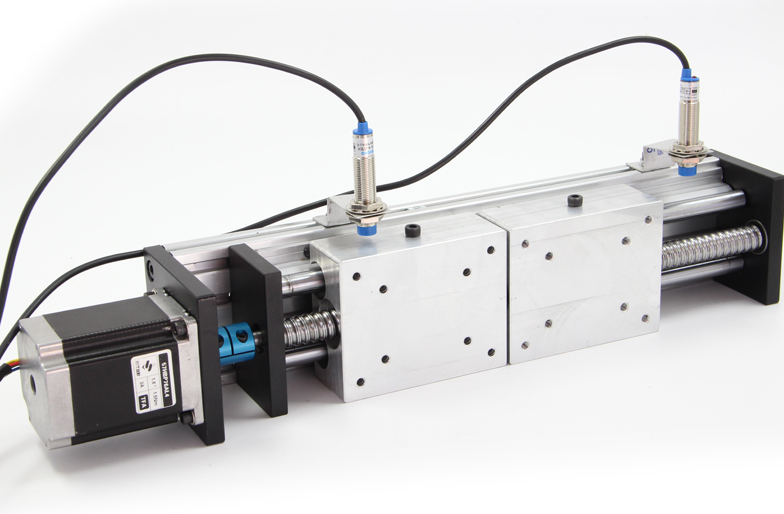

上圖是客戶定制一款SBR直線導軌滑臺，雙塊，光桿支撐，帶兩個限位，配1.5NM的步進電機用來做往復運行的。SBR雙軌道滑臺,絲杠規格1204、1605、1610可選擇，行程可定制30-2000mm，垂直負載30KG，水平60KG，承載能力強，運行穩定，可搭配57/60等電機使用，可配組合安裝片，用于客戶搭建龍門架或者導軌模組。
客戶選用的事1204絲桿，即導軌絲桿12MM，電機轉移算絲桿移動4MM。有效行程100MM，有兩個檢查距離2MM的接近開關，當檢測到滑塊側面的鐵釘既讓導軌做反方向運行。如此往復運行。客戶選用的是時代超群57系列步進電機57HBP76AL4-TFA，步進電機步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。廣泛適用范圍于激光、醫療、紡織、安防等行業。

ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 配套控制器CM36L-10可編程自動化控制器是全新開發的控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
