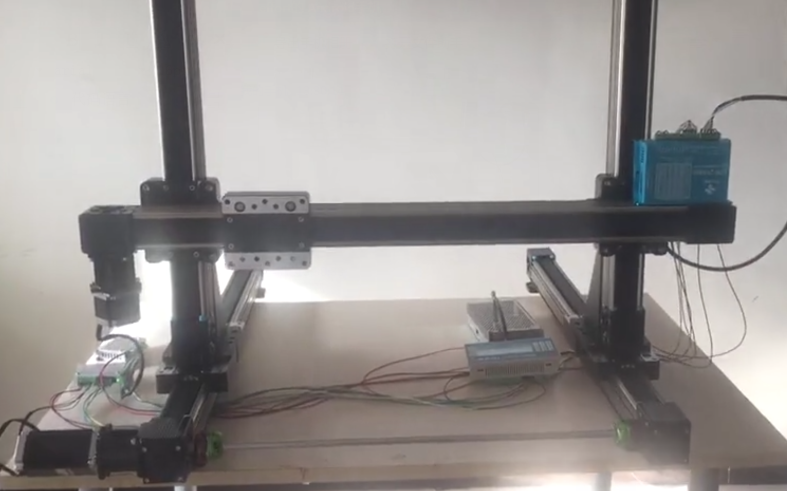

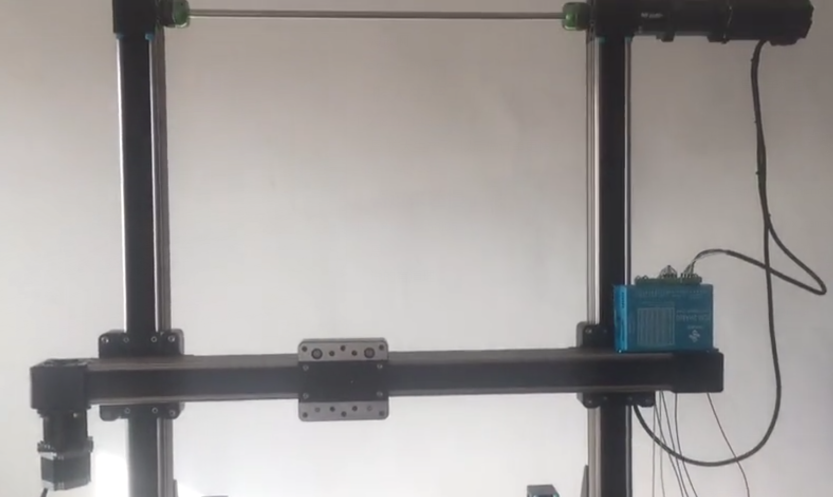

上圖為時代超群DS60M125系列同步帶組成的XYZ三軸控制模組，配的是57步進電機及驅動器，其中垂直高度電機需要額外增加減速機，因垂直方向受力更大。導軌滑臺座體為一次性鋁擠壓成型，較普通鋼板或鋁板拼接而成的座體，剛性好，直線度高，抗扭曲性強等特點，從而有效提高了滑臺整體的強度和精度。
此類型滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；此系列同步帶可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。具體參數如下： 導軌規格：60*60mm 導軌材質：鋁合金+軸承鋼 滑塊規格：130*115mm 滑塊材質：鑄鋁+4軸承U槽輪（直徑25mm），全封閉防塵免維護結構 長度：4米以內任意尺寸 直度/扭擰度: <=0.03/300mm 每米重復定位精度：0.1mm ****扭矩：50N.m ****速度：15m/s ****容許動量：25kg.m/s 水平****承載力：100kg 垂直****承載力（提升力）：50kg 導程（同步輪周長）：125mm(電機轉動一圈滑塊移動距離) 同步帶規格：聚氨酯鋼線HTD5m，寬度25mm 同步帶輪齒數：25齒 顏色：啞香檳色
時代超群兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，步進電機57HBP102AL4-TF0 步距角1.8°，扭矩2.2N.m，電流3A，機身高102MM，軸徑Φ8MM，銑扁，出軸長21mm，均可搭配ZD-2HD430步進驅動器，效果非常好。 ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。 MC36L系列可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。
57閉環57EBP98ALC-TF0,2.2NM步進電機驅動器套裝及配套驅動器HBS57，高性價比，DC20-70V供電（帶57電機建議DC24V），配套1000線編碼器，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。配套驅動器HBS57全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分 配套PX系列行星減速機PX57N010S0為例減速比為1:10，輸出扭矩為2.2nm*10*80%=17.6nm＞減速機輸出轉矩15NM，所以輸出靜扭矩為15NM。步進電機轉速越高扭矩越小，實際使用的時候大概在10NM左右。
