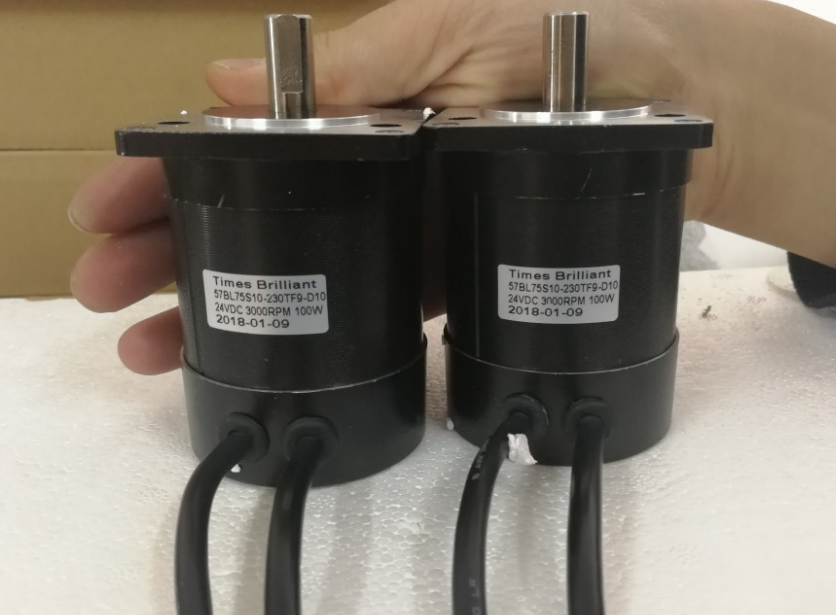

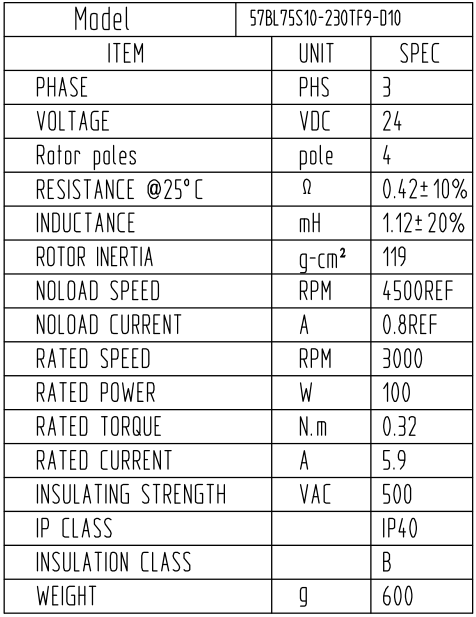

上圖為時代超群客戶定制的一款軸特殊處理的24V直流無刷電機57BL75S10-230TF9-D10，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電機電壓24V；功率100W；額定轉速3000轉采。具體參數見下表：

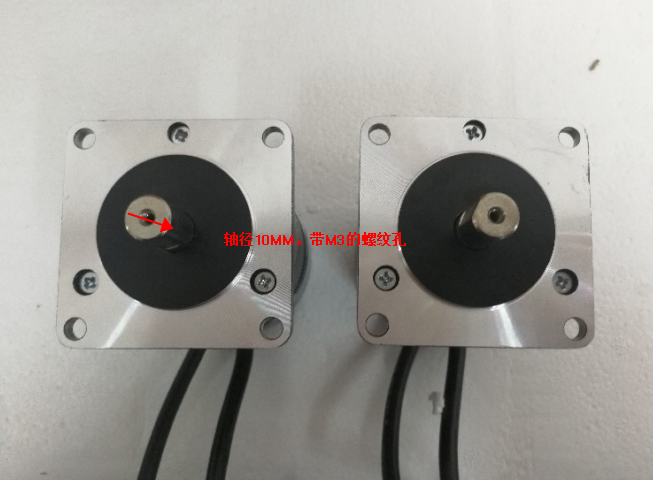

根據客戶要求，電機軸加粗到10MM，軸頂端打一個M3的螺紋孔，客戶要加諧波減速機。

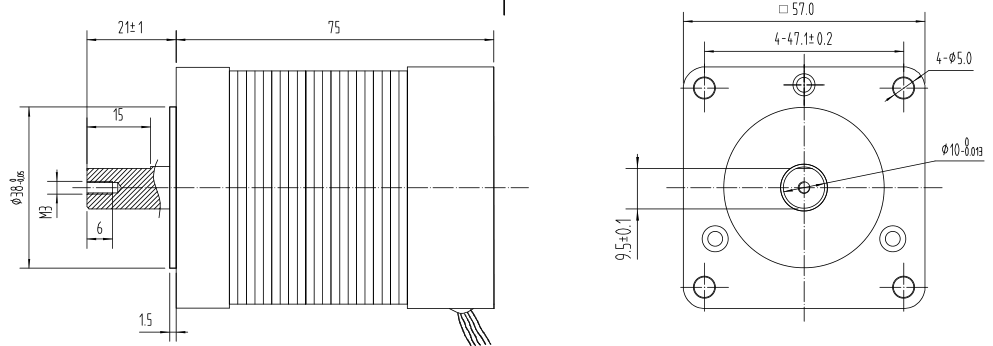

具體尺寸圖如下：

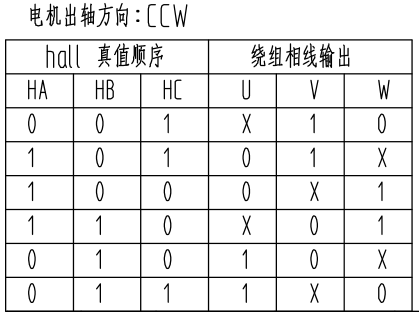

電機的時序圖如下：
那么如何給這款無刷電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。100W/24V=4.1A,選配的驅動電壓輸入為24V，電流大于峰值電流4.1A的2倍左右，選擇ZM-6508（****50V 8A）效果是比較好的。
配套ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 此款驅動器有一內部調速旋鈕，也可以可外接電位器調速，那么如何外接電位器：
V- EN短接 控制電機的啟停 V- DR短接 控制電機正反轉 V+ VE V-可以外接電位器調速
聯系方式：QQ:467102884 電話：13811070445（劉女士）
