時代超群無刷直流電動機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。壽命比有刷電機提高了約6倍。配套無刷驅動器高集成度高可靠性，大負載時電機仍保持轉速，低發熱大功率。

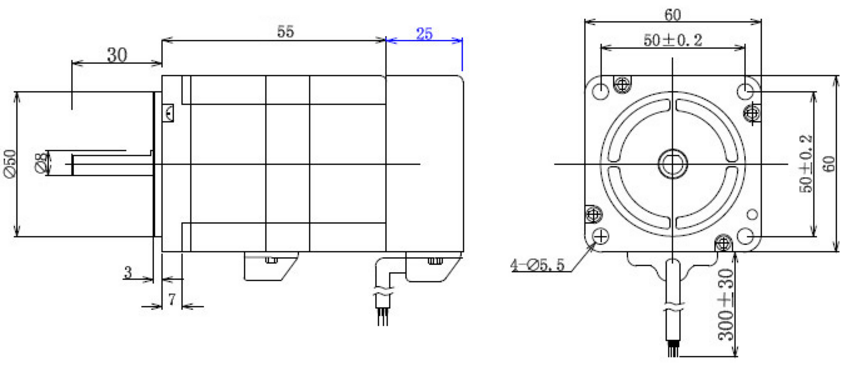

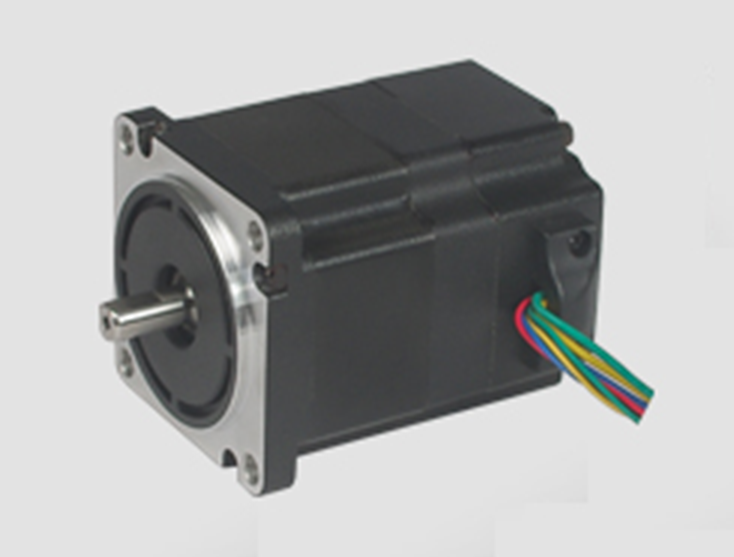

上圖為客戶定制的一款電機驅動一體機，用做卷繞用的，此款電機電壓24V，持續電流2A，額定轉速有3000轉，功率50W，額定扭矩0.25NM，極數8對，機身長80MM，軸徑8MM，具體尺寸圖如下：

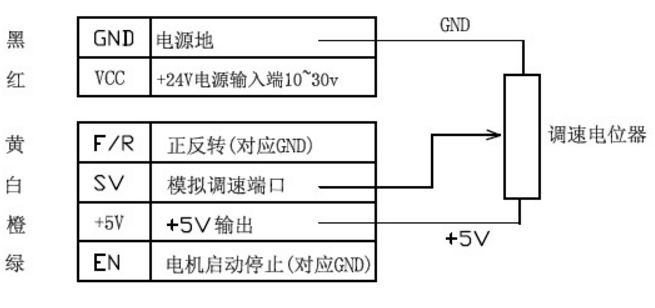

此電機驅動一體機，體積小，減少占用空間，適用于一些體積小巧的設備。那么這臺無刷電機如何控制正反轉，及調速和啟停呢，原理圖如下：
如圖可以看出，黑線GND和白線SV和綠線EN可以外接電位器調速，
GND EN短接 控制電機的啟停 GND F/R短接 控制電機正反轉 聯系方式：QQ:467102884 電話：13811070445（劉女士）
