時代超群無刷直流電動機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，電機是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載突變時產生振蕩和失步。壽命比有刷電機提高了約6倍。配套無刷驅動器高集成度高可靠性，大負載時電機仍保持轉速，低發熱大功率。

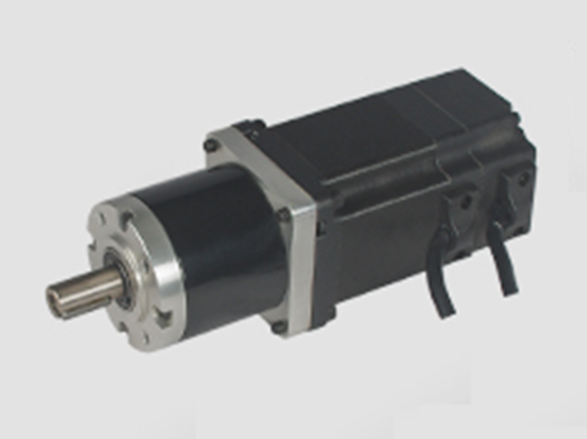

上圖為客戶定制的一款電行星減速無刷電機，此款電機電壓24V，額定轉速有3000轉，功率100W，額定扭矩0.3NM，極對數4，搭配級行星減速機，輸出效率為96%，減速箱輸出軸徑12MM，重量1.25KG。

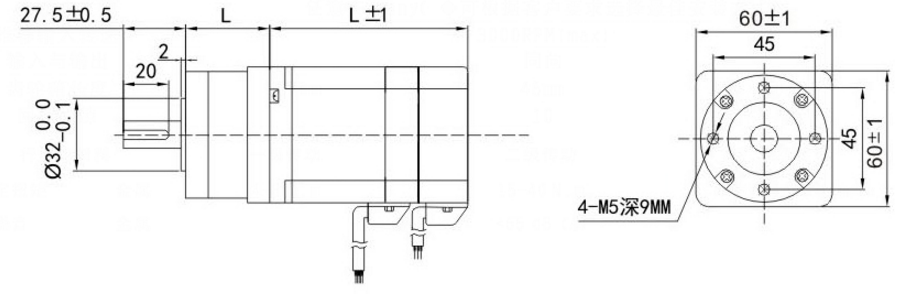

電機加減速機最終輸出的額定扭矩0.3NM*20速比*96%效率=5.7NM＜減速機額定承受扭矩15NM，因此最終可以輸出5.7NM的力。 減速電機具體尺寸圖如下：
那么如何給這款電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。100W/24V=4.1A,24V電機配套的驅動輸入電壓也應該為24V。電流大于峰值電流（4.1的1.5-2倍），選擇ZM-6716-V3（****40V 8A），這樣才能發揮很好的電機效果。
ZM-6716-V3 是我公司基于****BiCD 工藝集成電路開發的高性能直流無刷控制器( 驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。 ·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋，PWM 方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·控制和輸出接口全部采用光電隔離方式 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓( ≤ 17V)、過熱( ＞ 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-8A ·支持內置電位器、外接電位器和模擬電壓調速 ·支持速度信號輸出反饋 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
聯系方式：QQ:467102884 電話：13811070445（劉女士）
