時代超群可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。

• 可編程控制器的應用領域

• 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統

• 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統

• 位移臺、一維控制平臺、二維控制平臺、三維控制平臺

• 螺紋機控制系統、鎖螺絲機控制系統

• 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統

下邊舉例介紹一下如何處理來對抗信號干擾的問題。

CM36L控制器操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。

對抗干擾可以從以下幾點入手

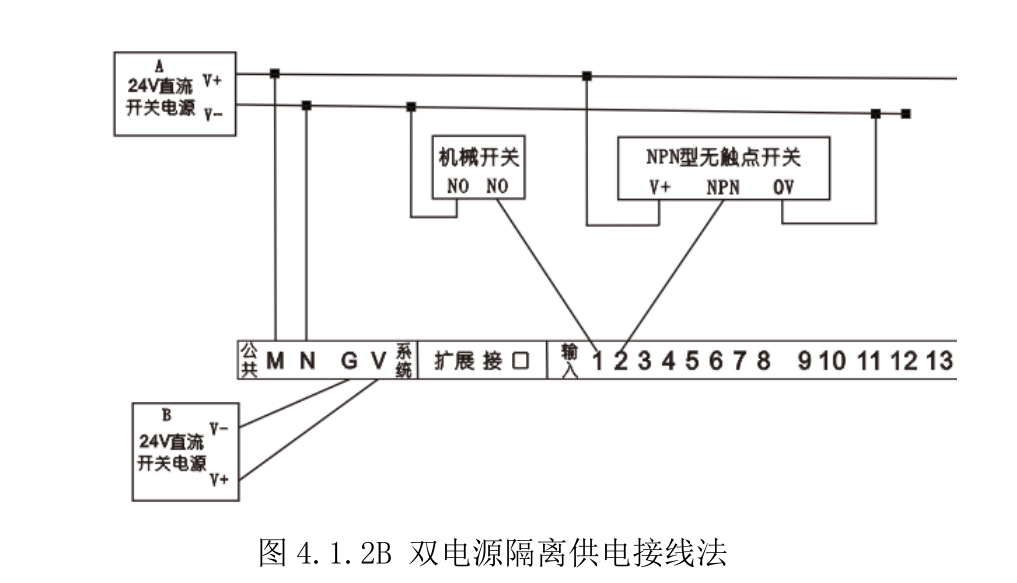

1.控制器電源兩組24V盡量隔離，（兩個24V地不通，則隔離）（可選用二個單電源供點）或（一個雙隔離電源供電）

2.隔離電源:保證白線24V地不接打的的情況下，黑線24V地接大地。（注：不隔離電源的話，不要黑線24V接大地）

3.開關電源220V：加隔離變壓器，濾波器

4.給控制器（24V/24V）,驅動器（24V）供電的電源加磁環

5.用屏蔽線

6.強弱電分開

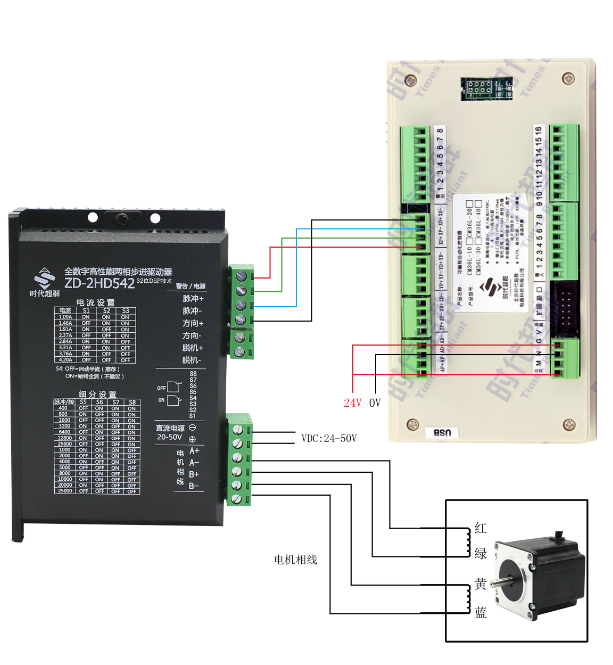

CM36控制器接線示意圖如下：

其他系列控制器推薦：

• 產品型號

  外形尺寸     （mm）

  嵌入尺寸     長×高×厚     （mm）

  屏幕顯示方式

  按鍵數

  供電電壓     （V）

  接線方式

  支持編程

  指令條數

  可儲存程序數

  每個程序****編程行數

  最小頻率     (Hz)

  ****頻率     (Hz)

  輸出點     (個)

  輸入點     （個）

  支持擴展輸入輸出

  支持上位機下載程序

  支持更改開機界面

  與上位機通訊方式

  CM20L-20

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V&DC5V

  排線轉接板

  是

  17

  48

  420

  16.6HZ

  150KHz

  10

  10

  否

  是

  是

  USB轉485

  CM20L-40

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V&DC5V

  排線轉接板

  是

  17

  48

  420

  16.6HZ

  150KHz

  10

  10

  否

  是

  是

  USB轉485

  CM20L-60

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V&DC5V

  排線轉接板

  是

  17

  48

  300

  16.6HZ

  150KHz

  10

  24

  否

  是

  是

  USB轉485

  CM25L-10

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V&DC5V

  排線轉接板

  是

  9

  40

  80

  16.6HZ

  45KHZ

  16

  10

  否

  是

  是

  USB轉232

  CM25L-20

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V&DC5V

  排線轉接板

  是

  9

  40

  70

  16.6HZ

  30KHZ

  16

  10

  否

  是

  是

  USB轉232

  CM30L-10

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  排線轉接板

  是

  20

  15

  480

  16.6HZ

  150KHz

  8

  16

  否

  是

  是

  USB轉232

  CM30L-20

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  排線轉接板

  是

  20

  15

  480

  16.6HZ

  150KHz

  8

  16

  否

  是

  是

  USB轉232

  CM30L-30

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  排線轉接板

  是

  20

  15

  480

  16.6HZ

  150KHz

  8

  16

  否

  是

  是

  USB轉232

  CM35L-10

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  端子直接

  是

  20

  19

  480

  16.6HZ

  150KHz

  8

  14

  是

  是

  是

  USB轉USB

  CM35L-20

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  端子直接

  是

  20

  20

  480

  16.6HZ

  150KHz

  8

  14

  是

  是

  是

  USB轉USB

  CM35L-30

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  端子直接

  是

  20

  20

  480

  16.6HZ

  150KHz

  8

  14

  是

  是

  是

  USB轉USB

  CM35L-40

  172×94×30

  162×84×26

  液晶屏(192*64)

  28

  DC24V

  端子直接

  是

  20

  19

  350

  16.6HZ

  150KHz

  8

  14

  是

  是

  是

  USB轉USB

  CM40L-10

  172×94×30

  162×84×26

  液晶屏(320*240)

  38

  DC24V

  端子直接

  是

  23

  20

  480

  16.6HZ

  150KHz

  8

  16

  是

  是

  是

  USB轉USB

  CM40L-20

  172×94×30

  162×84×26

  液晶屏(320*240)

  38

  DC24V

  端子直接

  是

  23

  20

  480

  16.6HZ

  150KHz

  8

  16

  是

  是

  是

  USB轉USB

  CM40L-30

  172×94×30

  162×84×26

  液晶屏(320*240)

  38

  DC24V

  端子直接

  是

  23

  20

  480

  16.6HZ

  150KHz

  8

  16

  是

  是

  是

  USB轉USB

  CM40L-40

  172×94×30

  162×84×26

  液晶屏(320*240)

  38

  DC24V

  端子直接

  是

  23

  20

  480

  16.6HZ

  150KHz

  8

  16

  是

  是

  是

  USB轉USB

  CM45L-10

  172×94×48

  162×84×26

  液晶屏(320*240)

  44

  DC24V

  端子直接

  是

  100

  5000

  8

  16

  是

  是

  是

  USB轉USB

  CM45L-20

  172×94×48

  162×84×26

  液晶屏(320*240)

  44

  DC24V

  端子直接

  是

  100

  5000

  8

  16

  是

  是

  是

  USB轉USB

  CM45L-30

  172×94×48

  162×84×26

  液晶屏(320*240)

  44

  DC24V

  端子直接

  是

  100

  5000

  8

  16

  是

  是

  是

  USB轉USB

  CM45L-40

  172×94×48

  162×84×26

  液晶屏(320*240)

  44

  DC24V

  端子直接

  是

  100

  5000

  8

  16

  是

  是

  是

  USB轉USB

  CS10-1

  79×42×25

  71×39×23.3

  6位數碼管

  3

  DC12-24V

  排線轉接板

  是

  10

  1

  99

  400HZ

  25KHz

  1

  4

  否

  否

  否

  無

  CS10-2

  79×42×25

  71×39×23.3

  6位數碼管

  3

  DC12-24V

  排線轉接板

  否

  無

  無

  無

  299HZ

  50KHz

  無

  無

  否

  否

  否

  無
