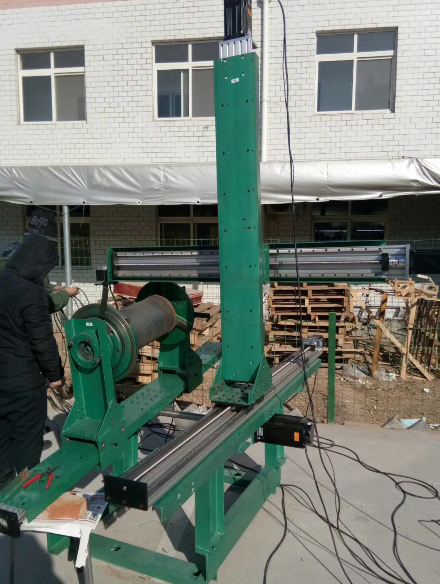

上圖為客戶定做的一臺數控加工系統，采用的是時代超群HBX系列雙線軌滑臺，搭配的是20NM步進電機。運行效果還算不錯。下面對具體產品做下介紹：
HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。
加強型雙圓直線導軌按照型號可分為 HBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM HBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM HBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM HBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM
110步進電機110HCY220AL3S-TK0 20NM三相步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩20Nm，電流6.8A，機身長220MM，軸徑Φ19MM，鍵6，出軸長40mm。
配套驅動器ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。 另出售110系列大扭矩電機，8NM 12NM 16NM 20NM 22NM多種規格可選 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量（kg） | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12
|
