上圖為客戶選購的一款50NM步進電配36速比行星減速機。三相步進電機130HCY285AL3S-TK0出力大，穩定性高。步距角1.2°，扭矩50N.m，電流6A，機身高290MM，軸徑Φ19MM，鍵6，出軸長42mm，廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

130步進電機其他系列參數：

此款電機搭配36速比行星減速機，額定輸出轉速在30轉每分鐘的時候，輸出扭矩有多大呢？

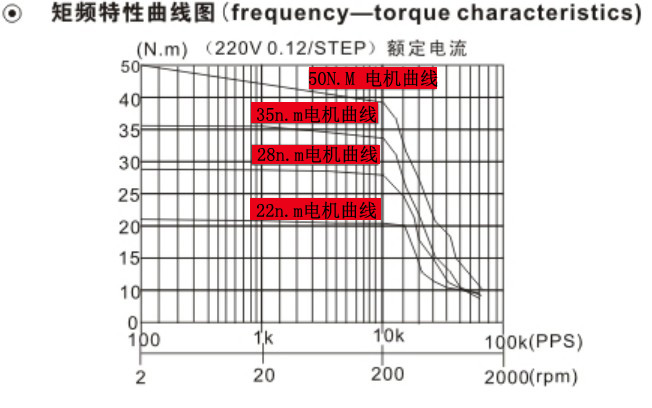

根據上圖曲線圖，電機在30*36=1080轉的時候，扭矩降低的比較低了，大概也就有12NM的力。

輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩

=12*36*80%=345NM＞減速機能承受的額定扭矩140NM，輸出的額定扭矩也就只有140NM，瞬間的峰值扭矩會更高一些。

配套驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。

配套CM36L可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。

CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。

本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。

技術特點

✔ 實現X單軸；X,Y兩軸；X,Y,Z三軸；X,Y,Z,A四軸控制

✔ 數字插補技術實現X-Y直線插補，X-Y圓弧插補功能

✔ 梯形加減速控制

✔ 位置指令范圍-99999.999mm ~ +99999.999mm

✔ 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999

✔ 16路光電隔離輸入，8路光電隔離輸出；擴展后可達32路輸入與輸出

✔ 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。

✔ 具有反向間隙補償功能

✔ 速度倍率功能，多級調節

✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂

✔ 選擇性I/O功能配置功能

✔ 可存儲20個程序

✔ 提供操作級，設備級密碼管理功能。方便設備管理

✔ 提供時間鎖功能。方便收取尾款。

✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。

✔ 程序指令的隱藏與顯示功能。

✔ 提供軟件限位功能

✔ 提供各軸坐標，計件數值掉電記憶功能。
