上圖為客戶定制的小型42直流無刷電機42BL40S02-240TR9，電壓24V，功率25W，轉速4000轉，極對數為4對級，額定電流2.3A,具體參數如下：電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍。

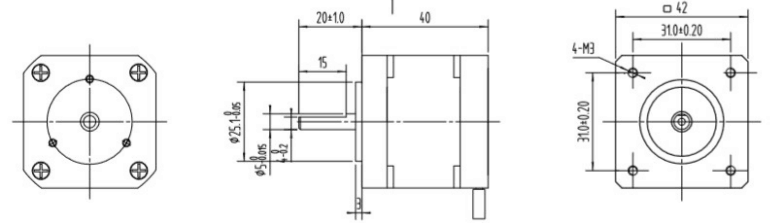

產品尺寸圖如下：電機D軸輸出方便安裝，安裝尺寸為標準的42電機安裝尺寸。
那么如何給這款無刷電機搭配適當的驅動器呢？ 25W/24V=1.04A,選配的驅動電壓24V，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*1.04A=2.08A，推薦一款24V 5A左右的控制器即可。
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
