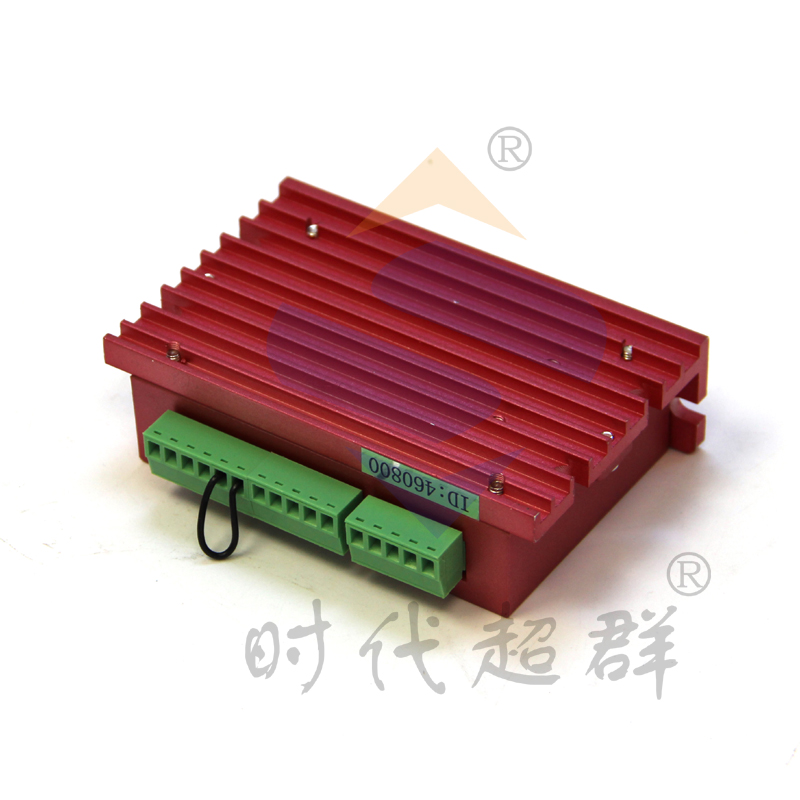

2543 主要特點 ◆電流環設計，低速力矩大，運行平穩； ◆高力矩、高轉速輸出，****轉速達20000rpm/min(根據電機轉速而定)； ◆具有脈沖速度輸出，可以隨時觀察電機轉速； ◆調速方式：0-5V模擬量及10 Hz -300Hz PWM調速，方便用戶使用； ◆啟停使能控制信號、方向信號輸入； ◆過流、過壓、堵轉及缺相保護等功能。 產品概述 ZM-6405A直流無刷電機驅動器是我公司****推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在5A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 功能概述 標準出廠默認設置為方波有霍爾開環模式，可根據不同客戶的需求寫入不同程序，來實現方波有霍爾速度閉環控制、方波無霍爾控制、方波無霍爾速度閉環控制等多種控制模式。
電氣性能指標 電氣性能（環境溫度Tj=25℃時） 供電電源 | DC18V～50V直流供電，容量根據電機功率選擇 | 輸出電流 | 峰值5.0A | 額定功率 | ****240W | 絕緣電阻 | 在常溫下﹥500MΩ | 絕緣強度 | 在常溫常壓下0.5KV，1分鐘 |
使用環境參數：
冷 卻 方 式 | 自然風冷（推薦使用強制風冷） | 使用環境 | 場 合 | 盡量避免粉塵，油霧及腐蝕性氣體 | 溫 度 | 0℃～+50℃ | 濕 度 | ﹤80%RH，無凝露，無結霜 | 震 動 | 5.9m/s2 Max | 保 存 溫 度 | -20℃～+65℃ | 外 形 尺 寸 | 96×61.5×27.5mm | 重 量 | 約0.15Kg |
【提示注意】由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置12小時以上，待驅動器溫度與環境溫度一致后方可通電運行。
|
