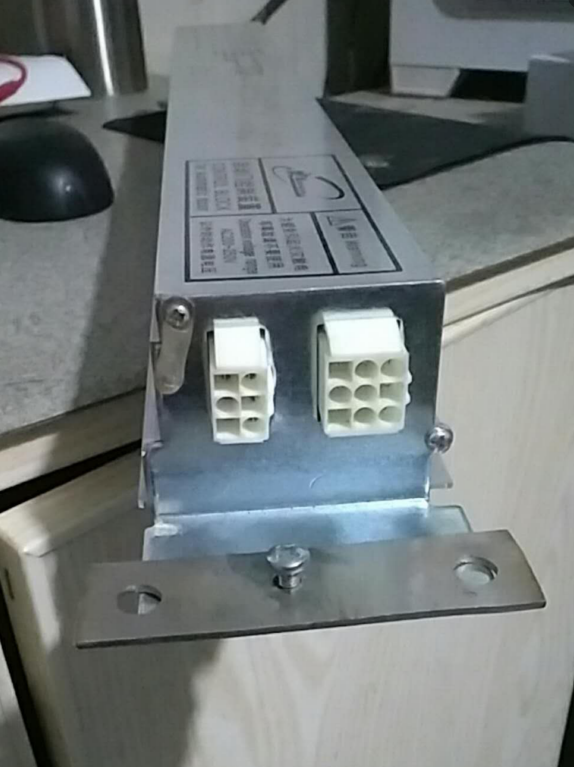

這個是客戶自動門用的普通無刷電機，它本身自帶配套控制器，但它有個開機學習的程序無法去掉，因此客戶想把它換了。找到了我們，客戶電機是24V 60W的，八根線帶霍爾，那么如何給這款電機配一款合適的驅動呢？ 60W/24V=2.5A,選配的驅動電壓24V，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*2.5A=5A，推薦一款24V 5A左右的控制器即可。
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 此款驅動器不用上機學習，操作簡單，只需要短接端子即可實現正反轉，啟停，調速等操作。

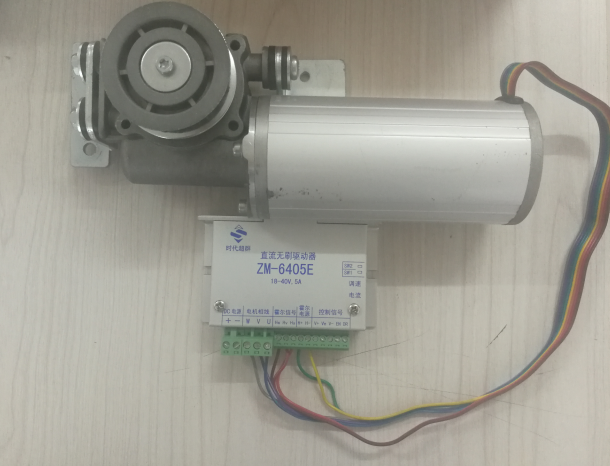

V- EN短接 控制電機的啟停 V- DR短接 控制電機正反轉 V+ VE V-可以外接電位器調速 效果接線圖如下：
五根霍爾線和三個相線，線序必須清楚，否則的話是用不了的。
