上圖為客戶定做一根有效2米的60同步帶導軌，搭配的是57步進2.8NM電機57HBP112AL4-TFA，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長22mm。 客戶導軌負載30KG�，F(xiàn)在是速度一上去就感覺明顯負載帶的吃力�？蛻粢�速度1M每秒。怎么辦呢？ 此導軌的導程是125MM/s,如果達到1M每秒的速度，那么電機一秒鐘就需要轉1000/125=8圈，電機一分鐘轉480轉，速度就降低的比較多了。此時可以有兩種解決方案？ 第一種更換更高速度的閉環步進電機。閉環步進電機有電流的閉環控制，這樣在高轉速下有電流的補償，保持高速的力矩輸出。

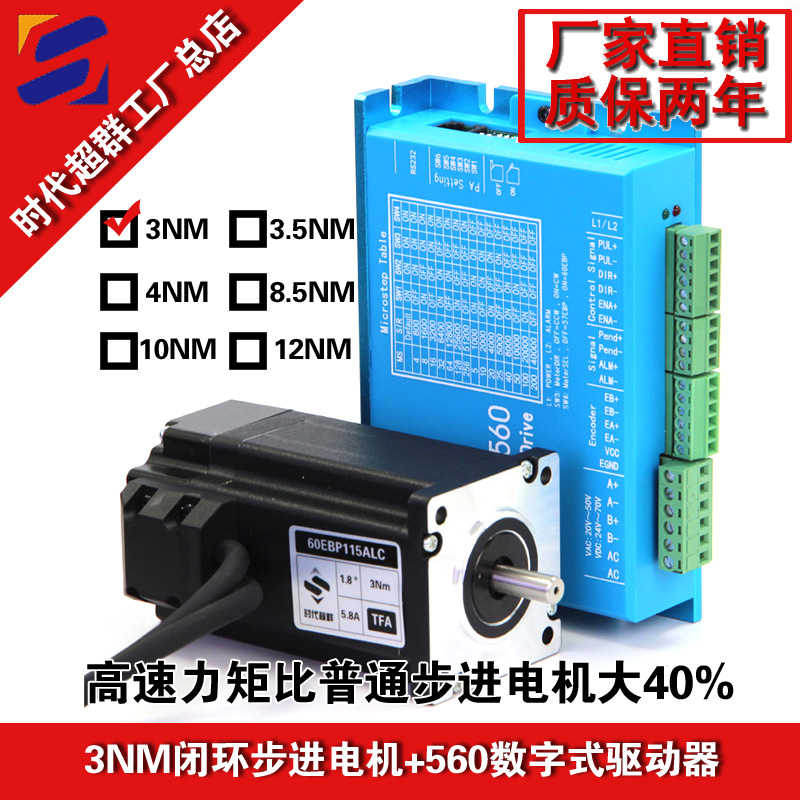

60系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機60EBP115ALC-TF0 靜轉矩3.0Nm，編碼器1000P。編碼器線長和電機線長為2m。電流范圍0~6A，配套驅動器ZDM-2HA860-60是我公司基于十幾年步進與伺服研發經驗開發成功的一款新型混合伺服驅動器，采用****專用電機控制DSP 芯片和應用矢量型閉環控制技術，從而****克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗 另外一種可以換60開環步進電機，60步進電機的安裝孔和57的安裝孔一樣，可以直接替換，但是由于體積變大，所以扭矩可以做的更大一些。
60HBP112AL4-TF0，電機步距角1.8°，扭矩3.5N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm。數字式驅動器ZD-2HD542可以不變，替換成本更小一些。
