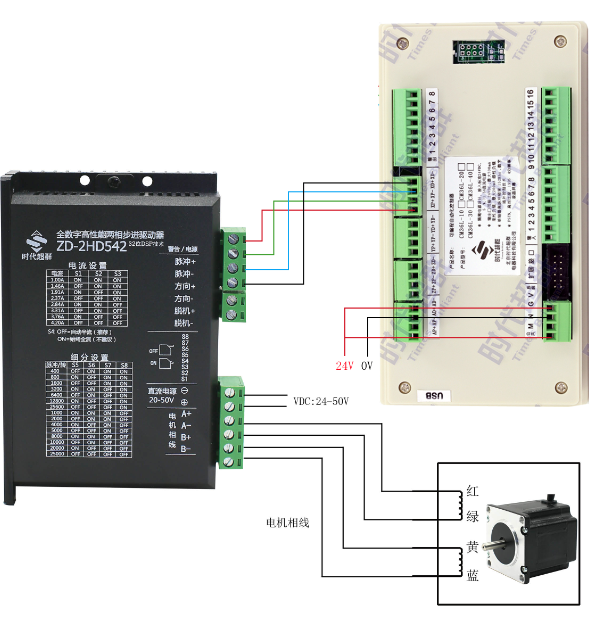

步進電機一般分為兩相步進電機，和三相步進電機，如果你拿到的步進電機不知道如何區分相序，怎么操作呢？今天介紹一下小方法: 兩相步進電機，對應接到A+、A-,B+和B-,那么按照以下操作 方法一：先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手擰電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。AB部分，正負不分。 方法二:用萬用表。量一下電機其中的兩根線，有阻值的為一相。可接在驅動器A+、A-，另外兩條線則接在B+和B-。AB部分，正負不分。 下圖為時代超群兩相步進電機接線示意圖:

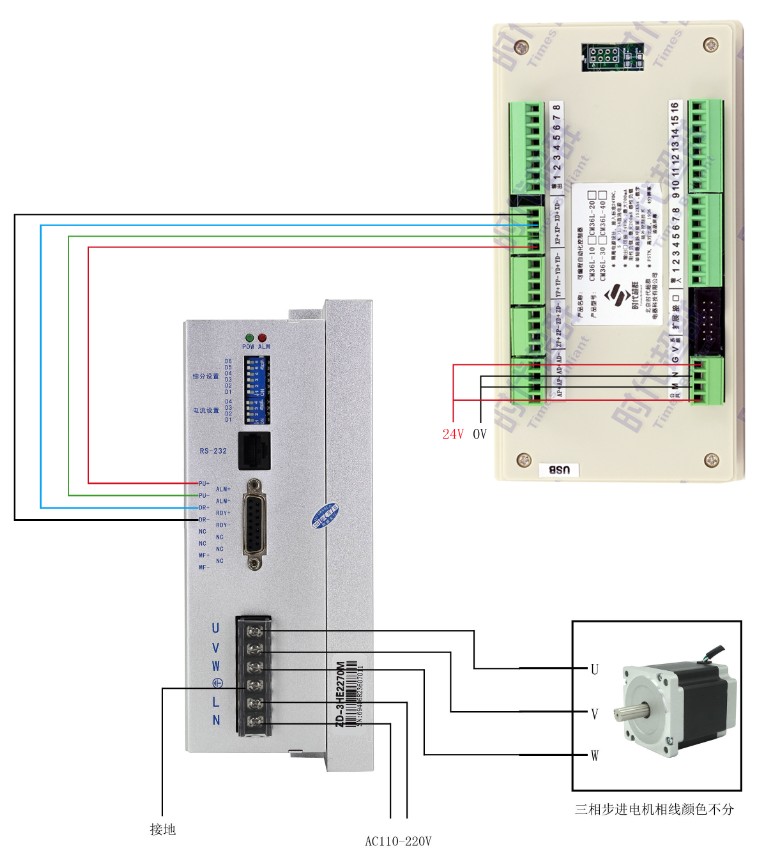

三相步進電機，對應接到UVW,那么按照以下操作 三相步進電機相序不分，也就是UVW隨便接，但是有的客戶收到的三相步進電機是四根線的話，那么通常有一根是地線，怎么確認地線呢？地線通常為帶兩種顏色的彩色線。有別于其他單一顏色的線。另外，可以用萬用表測一下只，UVW三相之間應該是相通的。地線是不通的。 下圖為時代超群三相步進電機接線示意圖:
