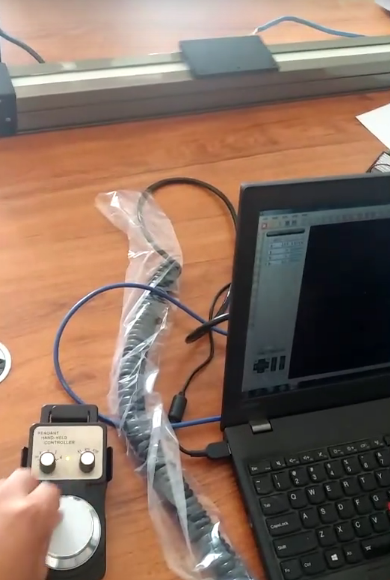

上圖為客戶訂購定一臺外接手輪控制的直線模組，采用的事60型材寬半密閉同步帶導軌，搭配的是60步進電機3.5NM大扭矩套裝，控制器采用的是CM60D系列可外接手輪控制的可編程控制器。客戶可通過手輪正搖反搖，來實現導軌的往復運動。具體產品如下：
微數控CM60D運動控制器，兼容CM55D運動控制器的功能，采用ARM和專門的運動控制芯片，外部和內部供電采用光耦隔離的方式，實現高性能穩定的控制能力，配備 7 寸彩色液晶顯示器，分辨率為800*480,4 個進給軸，一個模擬軸，帶一路標準手脈 MPG 接口，為自動化應用、機械設備、科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控制器支持聯動和非聯動兩種運動模式，提供 20 個程序儲存，每個程序可編寫 999 行。靈活的運動控制，簡潔的功能架構，方便用戶使用。
DSXM125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形行程可根據客戶要求定制，****可做到4米，可裝配86鏈接片，配86無步進電機，也可以裝配80伺服連接片，配伺服電機。此系列同步帶，水平載重50kg.垂直載重30KG。
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大，可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，自動噴漆機，焊機設備常用。有效防止臟東西進入。

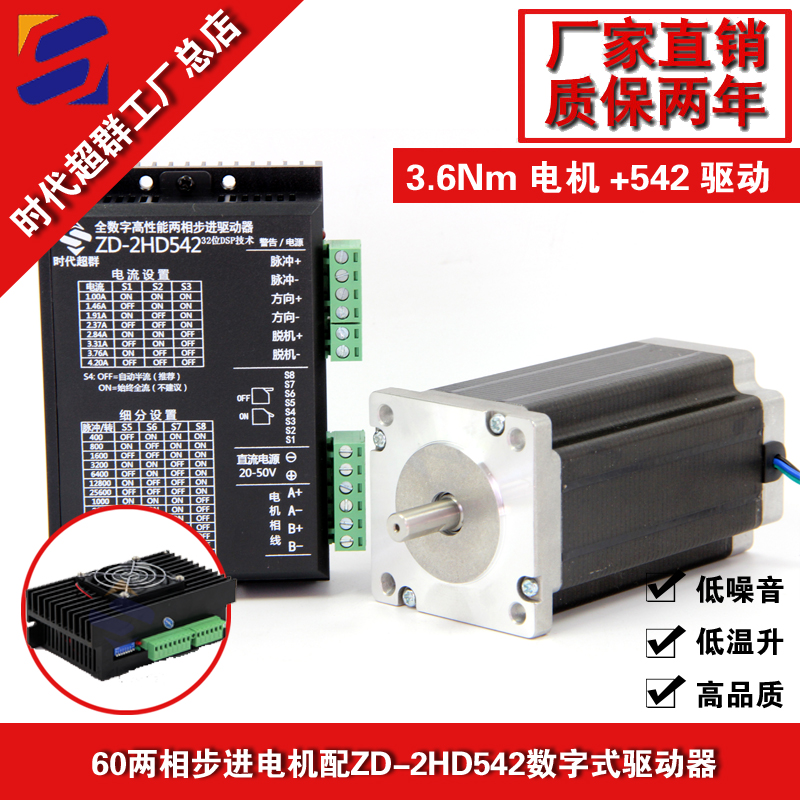

以上為時代超群混合式兩相步進電機60HBP112AL4-TFA，電機步距角1.8°，扭矩3.6N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm,電機采用永磁硅鋼片造，低碳環護，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。
配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
