上圖是客戶訂購的一款1.2NM步進電機，搭配的是圓法蘭輸出15速比行星減速機，時代超群兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。

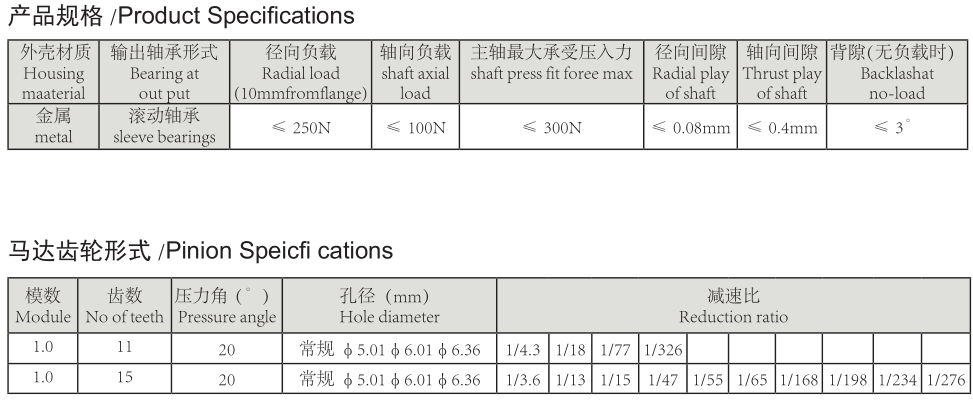

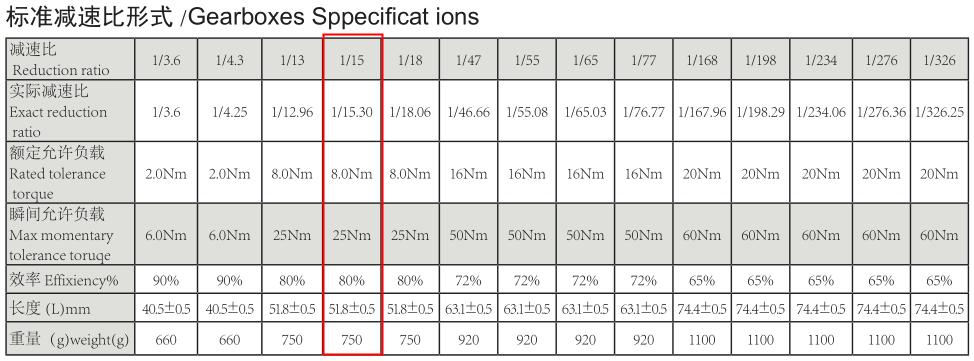

搭配行星減速機PX60N015R0為例減速比為1:15，具體參數如下表，1.2NM電機用到450轉動的時候輸出扭矩大概有0.6NM左右，加減速機以后輸出靜扭矩1.2nm*15*80%=14.4nm＜減速機輸出轉矩8M，當然步進電機轉速越高扭矩越小，實際使用中，電機轉速上升扭矩就不到1.2NM了，所以，一般輸出扭矩也就8NM左右 產品參數表如下：
產品尺寸圖如下： 聯系方式：QQ:467102884 電話：13811070445（劉女士）
