上圖為時代超群80系列直流無刷電機，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等……

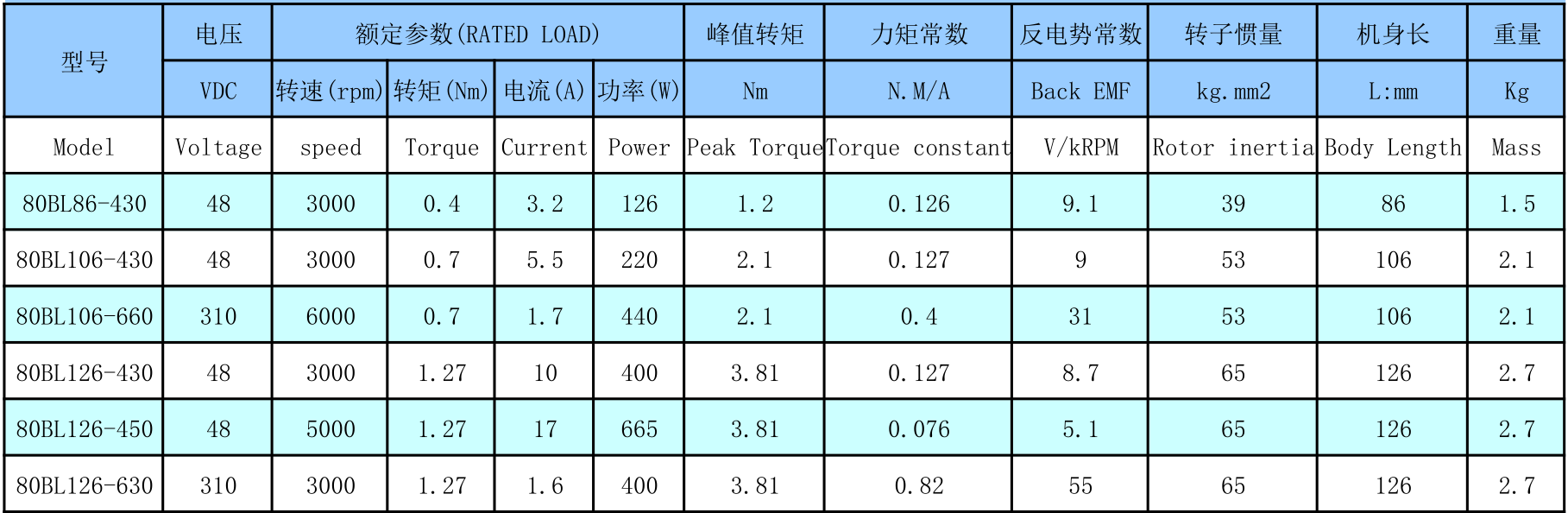

今天介紹一款3000轉高速直流無刷電機80BL86S12-430TK9，電機電壓48V.額定功率126W 3000轉 輸出力矩可達0.4Nm,電流3.2A，機身長86MM，法蘭款86MM，具體尺寸圖如下：

那么如何給這款電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。126W/310V=2.6A,配套的驅動輸入電壓也應該為48V。電流大于峰值電流3.2A（如表格），選擇ZM-6510A（****10A，****電壓48V）效果是比較好的。

ZM-6510A 直流無刷電機驅動器是我公司****推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

調速方式選擇( VSP/PWM)

1、外部輸入調速: 將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 GND1 和+5V1 端，將調節端接于 VSP 端，即可使用外接電位器調速，也可以通過其它的控制單元(如 PLC、單片機等）輸入模擬電壓到 VSP 端實現調速（相對于 GND1）, VSP 端口的接受范圍為 DC 0V~+5V，對應電機轉速為 0~額定轉速;

2、PWM 調速:將 PWM 正端接 VSP，負端接 GND1，可輸入頻率 10Hz-300Hz，改變占空比調速

電機正/  反轉信號（ DIR ）

通過控制端子 DIR 高、低電平的轉換，可以控制電機的正反轉。

注意 ：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當 DIR 端接收到換向信號，驅動器先讓電機減速直到停止，停止約 2S 后，電機改變轉向，提速至設定轉速。

電機啟動/ 停止信號（ EN）

通過控制端子 EN 高、低電平的轉換，可以控制電機的停止和運行。當 EN 為低電平時，電機正常運行；當 EN 為高電平或不接時，電機停止工作，處于自由狀態，紅燈常亮。此時驅動器功耗≦20mA。

出廠設置為 EN 和 GND1 短接。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
