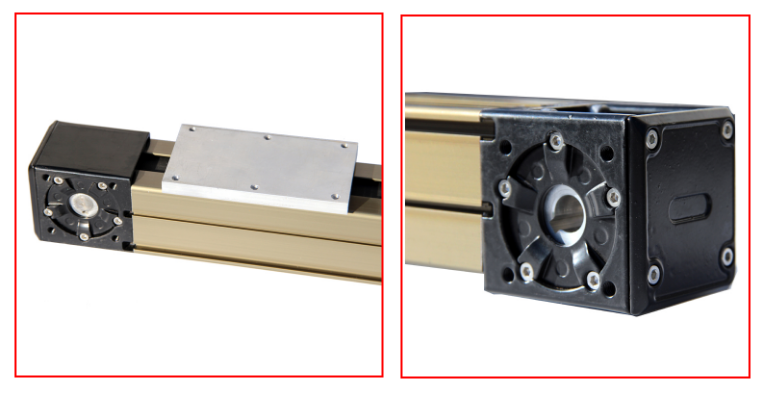

上圖為客戶定制的DSXM125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形行程可根據客戶要求定制，****可做到4米，可裝配86鏈接片，配86無步進電機，也可以裝配80伺服連接片，配伺服電機。此系列同步帶，水平載重50kg.垂直載重30KG。 運行效果視頻下載地址：鏈接：http://pan.baidu.com/s/1qYboemC 密碼：5032
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大，可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，自動噴漆機，焊機設備常用。有效防止臟東西進入。 此款同步帶搭配伺服電機高速性能更加好更穩定，我們都知道通常伺服電機可以保持0-3000轉每分鐘恒扭矩輸出，那么如果電機運行3000轉，那么同步帶導軌每秒移動3000/60*125mm=6250MM每秒，但是我們都知道同步帶有一個能承受的****移動速度。如果速度太快會大大降低同步帶壽命，所以建議使用到3米/秒內。 客戶負載5KG搭配的750W伺服，可以達到3米每秒的速度。效果很好。
上圖中是時代超群交流伺服電機80AEA07530-SH3。電機扭矩1.27NM,功率750W，轉速3000轉，法蘭寬80MM，編碼器線2500線，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。配套的DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
伺服電機搭配同步帶特點總結如下：
1：低發熱（運行時，發熱很低） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（伺服速度可到0-3000RPM，保恒扭矩輸出，具有短時間三倍過載能力） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
聯系方式：QQ:467102884 電話：18710050116（劉女士）
