上圖為時代超群兩相混合式步進電機57HBP80AL4-TF0步距角1.8°，扭矩2N.m，電流3A，機身高80MM，軸徑Φ8MM，出軸長22mm，搭配的是可以安裝在電機后背的驅動器ZD-M57P，微型設計，安裝便利，可與 57 步進電機一體化；散熱鑄鋁封閉型外殼；停止運行時自動半流,無鎖相噪聲；并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平；電流 2-4.5A 連續可調；1/2/4/8/16/32/64/128 細分可選。
其次電氣接口注意事項：
此款驅動器可以兼容 3.3V-5V 和 12V-24V 用戶，脫機信號可選接。

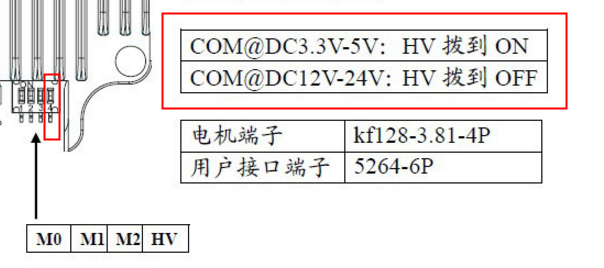

注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
可以搭配時代超群CS10-3脈沖發生器，電機轉速0-1000轉每分鐘,方波，無極可調。外接啟停、方向可以實現外部控制,具有調速、定長功能。這款控制器操作簡單，無需編程。 基礎接線方式：
聯系方式：QQ:467102884 電話：18710050116（劉女士）
