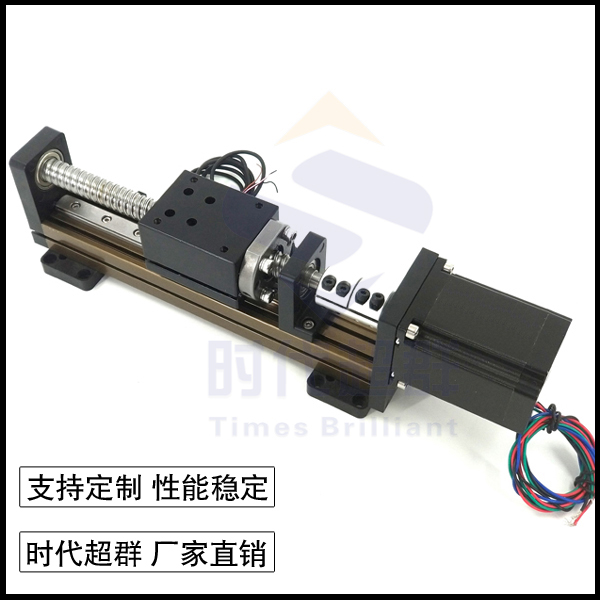

上圖為時代超群40型材的線性滾珠絲桿直線導軌,水平載重30kg，垂直載重10kg,定位精度0.03MM，絲杠規格為1605滾珠絲杠，即16mm直徑，5mm導程，此系列導軌有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠。

這款導軌體積小巧，可搭建不同類型的直線模組。

上圖Y軸方向選用CBX1204C-200-ZC,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，X軸方向選用了CBX1204C-400-ZC,有效行程400MM。

可配42/57步進電機、60閉環步進電機，40/60伺服電機等。可加裝限位開關和地腳。采用雙軸承支撐，穩定性更高。支持非標定做。

型號:57HBP80AL4-TF0兩相混合式步進電機 步距角1.8°，扭矩2N.m，電流3A，機身高80MM，軸徑Φ8MM，出軸長22mm，配套驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。廣泛適用范圍于打印機、傳真機、雕刻機、噴繪機、醫療器械等。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
