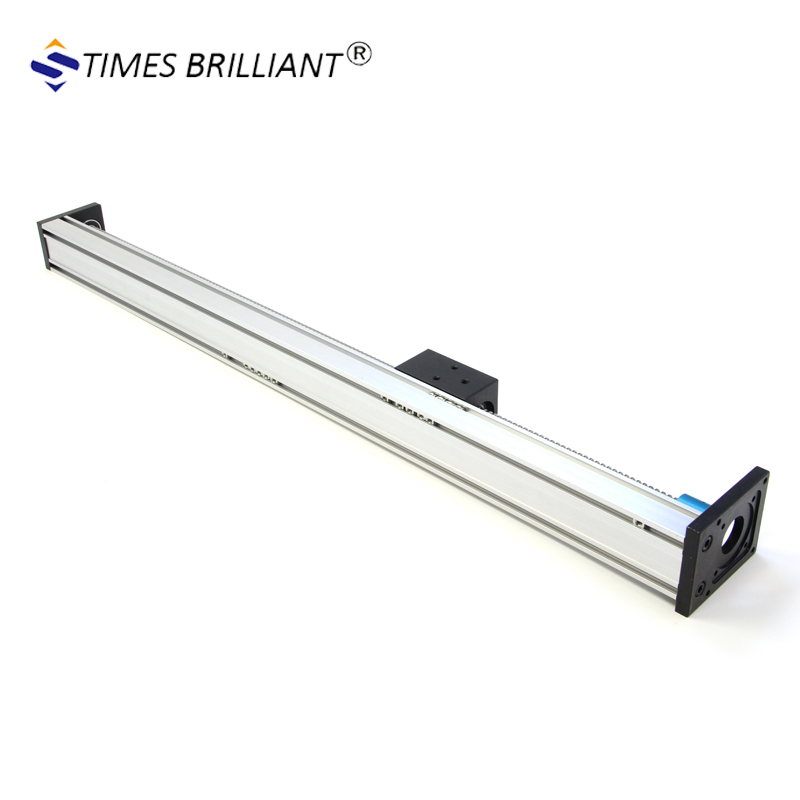

上圖為客戶定做一臺時代超群CBX系列直線導軌，導軌有效行程500MM，導程4mm.客戶運行負載5KG，水平移動。
CBX系列線性導軌水平可載重30kg，垂直載重10kg,定位精度0.03MM，客戶使用的是CBX11204-500,有效行程500mm，絲杠規格為1204滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。 我們知道如果配步進電機的話。步進電機有優勢在于，編程簡單，接線少，故障也少，扭力大，但國內，普通開環的步進電機通常情況下達到600轉。轉速就降低比較多了，客戶需要選用一款在高速狀態下扭矩降低的比較慢的步進電機，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下） 當然閉環步進電機也是電機，轉速增高扭矩會減小。但是高速時力矩會下降的比較慢。根據客戶的要求，特別推薦2.5NM閉環步進電機搭配此款導軌。精度高，高速性能好，穩定性高。
上圖為時代超群新推出第一款小體積大扭矩57閉環步進電機驅動器套裝，高性價很高。電機57EBP105ALC-TFC為兩相四線電機，輸出靜扭矩2.5NM，電流4A。配套1000線編碼器，高速響應好，力矩大。配套驅動器HBS57A全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分
HBS57A區別于傳統的內部微細分步進驅動器，系統內部的高性能雙核數字信號處理器（DSP），使用矢量控制和濾波技術，以****次諧波達到平穩的旋轉控制。在高負載和高速情況下，HBS57表現依舊出色，不會出現失步或定位錯誤。轉矩輸出較之普通步進電機和驅動器而言，HBS57在長時間內可保持高轉矩輸出，在****負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，HBS57倚靠其創新的電流相位控制技術，實現了在高速運動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實現了在****負載下，仍可以保持高轉矩輸出。
閉環電機搭配導軌滸苔具有以下特點: 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：運行平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
