上圖為客戶的一款升降設備，垂直方向上是用的絲桿傳動，在客戶斷電的時候，會出現不能立馬停止的現象，此架構需要加一款剎車電機，下面是客戶使用的35NM剎車電機

時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。130HCY220AL3S-TK1B三相混合式步進電機 步距角1.2°，扭矩28Nm，電流6.8A，機身長220MM，軸徑Φ24MM，鍵8，出軸長52mm，

剎車獨立供電24V 斷電剎車，功率20W 扭矩10NM.插頭定義如圖

以上系列130步進電機均可加電磁剎車，加剎車機身長增加60MM。

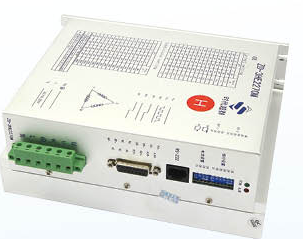

配套驅動器ZD-3HE2270MH三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。廣泛適用范圍于激光、醫療、紡織、安防等行業。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
