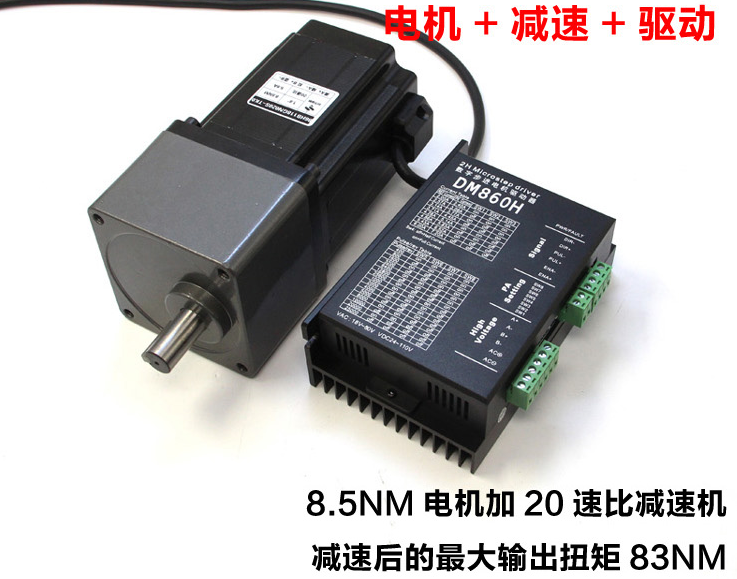

上圖為一款帶剎車86兩相混合式步進電機,電機步距角1.8°，扭矩8.5N.m，電流5.6A，機身高118MM，斜齒軸，可以搭配齒輪箱減速機，增加輸出力，齒輪箱減速比可選。
上圖搭配的是20速比齒輪箱，輸出扭矩大概在46NM左右，靜扭矩大概83NM

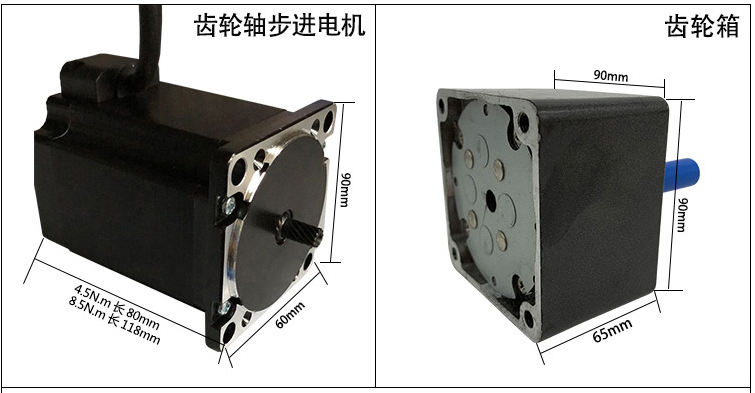

還有其他規格齒軸電機可搭配不同速比的減速機，具體參數如下：

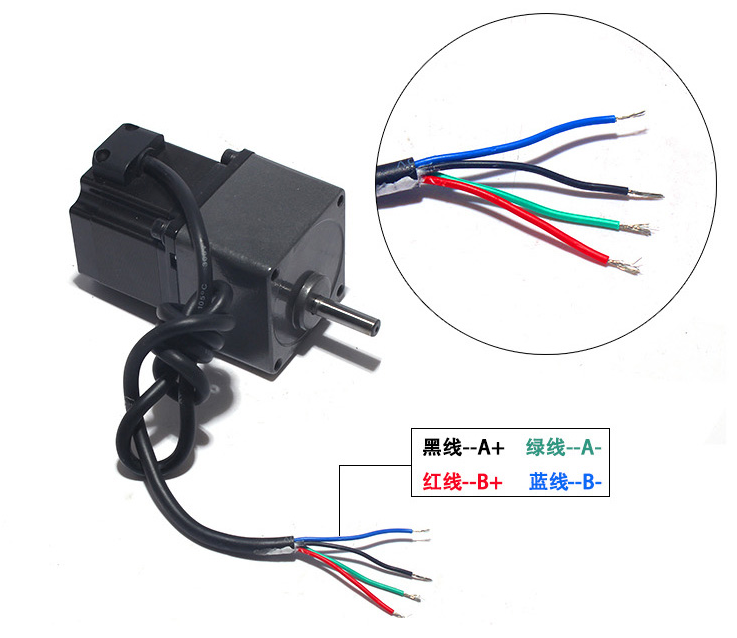

接線定義如下：
配套驅動DM860H兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。細分高達128細分，使步進電機運轉精度提高2-64倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。
成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
