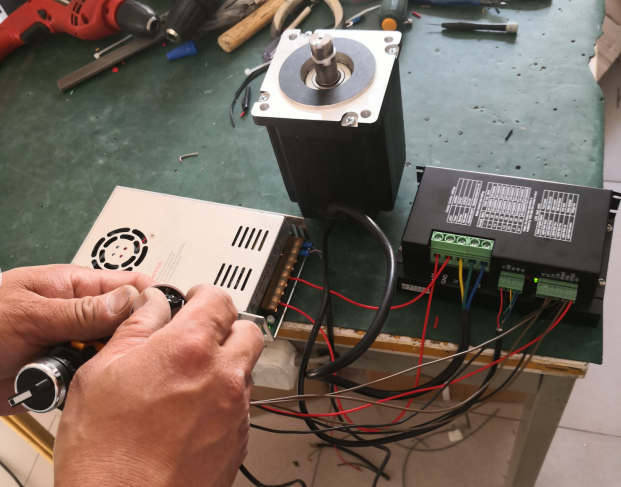

上圖為客戶定做時代超群110系列直流無刷電機110bl140-430，電機功率1.5KW，扭矩4.8NM，轉速3000轉，電壓48V，電機采用節能環保磁鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

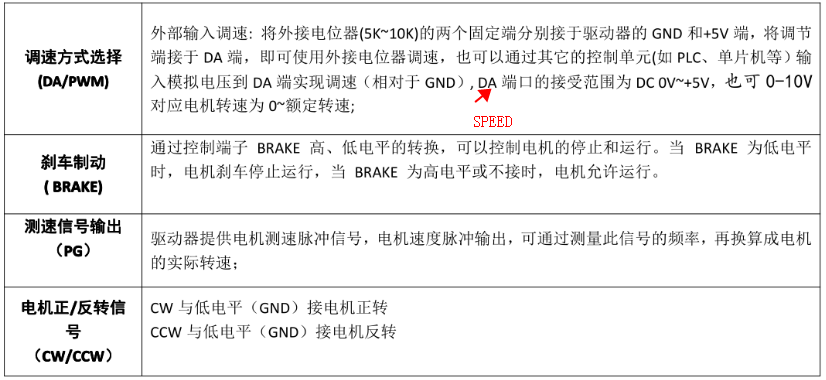

配套ZM-6545A驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。 下邊介紹一下此款套裝如何控制正反轉，啟停，調速 外接電位器調速
GND和+5V接點位器的兩側腳，正負不分，SPEED接電位器的中間腳 接雙控開關控制正反轉和啟停
雙向開關，客戶向著左旋轉就相當于，GND和CCW接通，那么電機，就正傳方向，如果回位，那么就相當于斷開，電機停止運轉，向著右旋轉就相當于GND和CW接通，就是電機反轉。
故障現象及排除: CW 端或 CCW 端低電平啟動，發光管由亮到按約一秒，驅動器運行，發光管長亮。 缺相：發光管二次閃亮一次長暗，檢查霍爾信號。 堵轉：發光管五次閃亮一次長暗。檢查霍爾信號，檢查負載有無卡死。電機線有無短路。 過流：發光管三次閃亮一次長暗。檢查霍爾信號，檢查負載有無卡死。電機線有無短路。 電壓低：發光管七次閃亮一次長暗。檢查電源電壓。 啟動后不轉：發光管六次閃亮一次長暗。檢查接線是否正確。
常見問題 1、初次使用該驅動器，如何能盡快上手？ 正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2、電源接反有何影響？ 會立即燒毀驅動器。 3、上位控制信號電壓****是多少V？ 調速信號****電壓為5V，超過此電壓會導致驅動器燒毀。 4、驅動器長時間工作后外殼比較熱，正常嗎？ 正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。 5、電源指示燈亮，但電機不轉且抖動，是什么原因？ 可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6、用此驅動器，能否將我的電機轉速調到6000？ 無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至****速。 7、我手上已經有電機，購買此驅動器后如何接線？ 必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。 8、想在此驅動器上加些功能或做新產品開發，是否可以？ 可以，請聯系我公司。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
