上圖為時代超群一款帶電磁剎車的直流無刷伺服電機57B2C1230-SC0B搭配的事RV25的蝸輪蝸桿10速比減速機，具有運行平穩，輸出力矩大，帶自鎖的特性。電機功率120W，電壓24V,轉速3000轉，扭矩0.23nm編碼器采用1000線編碼器，行程閉環反饋，保持點擊的恒扭矩輸出。廣泛應用在火花機、機械手、精確的機器等。 電機加減速機輸出扭矩=0.23NM*10速比*70%效率=1.61Nm
電機使用剎車的原因 1.快速讓電機停下來 2.在突然斷電的場合，把電機軸鎖死，防止物體突然下滑等發生意外 無刷電機電磁剎車如何使用 電磁剎車供電24V，斷電剎車，可以獨立供電24V，也可以和驅動器共用同一個24V電源。

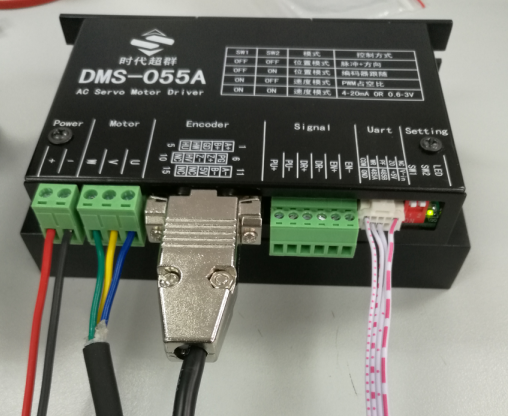

配套驅動DMS-055A驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。

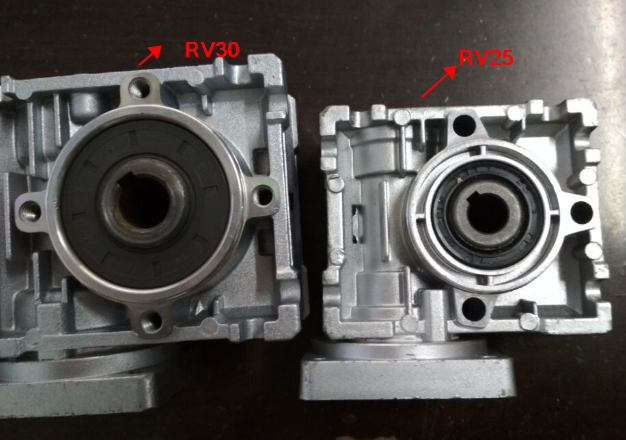

無刷伺服電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定。加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。 此款電機可搭配RV30或者RV25系列蝸輪蝸桿，搭配RV25蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效，客戶由于體積限制。所以采用了RV25系列蝸輪蝸桿。
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。時代超群蝸輪蝸桿減速機熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。
蝸輪蝸桿安裝尺寸圖
客戶選用無刷伺服的幾點原因
1：低發熱 2：平滑 3：高速響應 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
聯系方式：QQ:467102884 電話：18710050116（劉女士）
